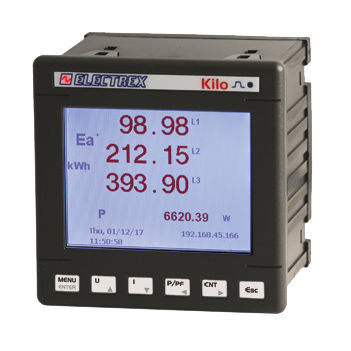

监控分析仪 PFNK9-FQ5D9-F21 KILO F NET 96 PQ WEB LOG 16 FULL

用于电网用于发电厂工业

产品概述
电能质量分析仪兼网络数据管理器，用于现场及远程监测能耗和电能质量参数。电能质量分析符合 EN 50160 与 EN 61000-4-30。精度等级 0.5S，单次谐波分析可达 51 次谐波。仅与 FCTS 系列可弯可分裂电流互感器配套使用（互感器不含）。RJ45 与 RS485 之间的网络桥可用于在子网内与 Electrex 仪表进行 Modbus 通信。

包含的软件升级

• 2 × PFSU940-01 Log 8
• 1 × PFSU940-25 Open Log
• PFSU940-05 Web
• PFSU940-30 Charts
• PFSU940-16 Energy Automation
• PFSU940-15 Email
• PFSU940-20 Calendars

主要特性

• 常年运行的电池供电天文时钟/日历与非易失性存储器
• 支持远程固件升级
• 图形 LCD 显示屏
• 2 个数字输入和 2 个数字输出，带独立公共端
• 1 个校准指示 LED
• ExpBus 用于外部 I/O 及环境传感器
• 支持 NFC

兼容性

• 兼容 FCTS 系列可弯可分裂电流互感器（互感器不包含）

注意
Kilo 系列存在多种硬件配置。有关配置代码和详细硬件变体，请参阅代码生成表和产品数据表。

技术规格

• 功能：电能质量分析仪 & 网络数据管理器
• 电能质量分析标准：EN 50160 与 EN 61000-4-30
• 精度等级：0.5S
• 谐波分析：单次谐波至第 51 次
• 互感器：仅与 FCTS 系列可弯可分裂 CT 配合使用（不含）
• 通信：RJ45 与 RS485 网络桥用于 Modbus（可与子网内 Electrex 仪表通信）
• 包含的软件升级：Log 8 (×2)、Open Log、Web、Charts、Energy Automation、Email、Calendars
• 时钟/存储：电池供电天文时钟/日历；非易失性存储器
• 固件：支持远程固件升级
• 显示：图形 LCD
• 数字 I/O：2 个数字输入，2 个数字输出，带独立公共端
• 指示灯：1 个校准 LED
• 扩展：ExpBus 用于外部 I/O 与环境传感器
• 近场：支持 NFC
• 安装/尺寸：96 × 96 mm
• 电源：85 ÷ 265 Vac
• 计量合规：EN 50470-1 与 EN 50470-3
