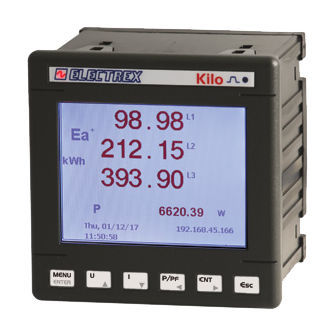

监控分析仪 PFNK9-1QAD9-121 KILO NET WI-FI EDA 96 PQ WEB LOG

电能质量功率电压

概要
电能质量能耗分析仪及Wi‑Fi网络数据管理器 PFNK9-1QAD9-121，含通过外置天线（型号 PFC3530）实现的Wi‑Fi通信。电能质量分析符合 EN 50160 和 EN 61000-4-30。RJ45 和/或 Wi‑Fi 端口与 RS485 之间的网络桥接，用于与子网内 Electrex 仪表的 Modbus 通信。

包含的升级

• 2 × PFSU940-01 Log 8
• 1 × PFSU940-25 Open Log
• PFSU940-05 Web

主要特性

• 精度等级 0.5S，单次谐波可达第51次
• 电池供电的永久天文钟/日历与非易失性存储
• 支持远程固件更新
• 图形 LCD 显示
• 2 个数字输入（2DI）和 2 个数字输出（2DO），带独立公共端（4 common）
• 1 个校准指示灯
• 用于外部 I/O 和环境传感器的 ExpBus
• 配备 NFC
• 面板尺寸 96 × 96 mm
• 电源 85 ÷ 265 Vac
• RJ45 和/或 Wi‑Fi 到 RS485 的 Modbus 通信桥接
• 符合 EN 50470-1 和 EN 50470-3

注意
Kilo 系列设备也可按其它硬件配置订购。若需基于不同版本构建产品代码，请参考代码生成表或以下产品数据表。

兼容电流互感器

• Split 系列电流互感器
• Mini Split 系列电流互感器

技术规格

• 产品：电能质量能耗分析仪及 Web 数据管理器（Wi‑Fi）
• 型号：PFNK9-1QAD9-121（KILO NET，EDA 96 PQ WEB LOG 16）
• Wi‑Fi 通信：外置天线 cod. PFC3530（随附）
• 标准：EN 50160、EN 61000-4-30
• 精度：0.5S 级
• 谐波：最高至第51次
• 包含升级：2× PFSU940-01、1× PFSU940-25、PFSU940-05 Web
• 实时时钟：电池供电的永久天文钟/日历
• 存储：非易失性
• 固件：支持远程更新
• 显示：图形 LCD
• I/O：2 DI、2 DO、4 common
• 校准：1 个 LED
• 扩展：ExpBus 用于 I/O 和传感器
• NFC：有
• 面板尺寸：96 × 96 mm
• 电源：85 ÷ 265 Vac
• 通信：RJ45 和/或 Wi‑Fi 到 RS485（Modbus）
• 合规：EN 50470-1、EN 50470-3
