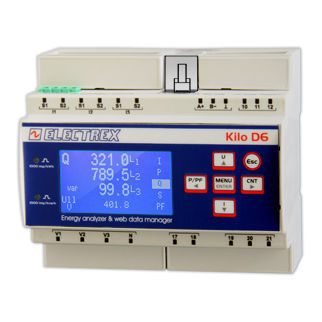

监控分析仪 PFNK6-FQ5D9-A21 KILO F NET D6 PQ WEB LOG 16 CHARTS

用于电网交流电网网络

概述
电能质量（Power Quality）能量分析仪兼网页数据管理器，用于监测和管理电气装置。符合 EN 50160 与 EN 61000-4-30 的电能质量分析。须配合 FCTS 系列可分体柔性电流互感器使用（不含）。在 RJ45 与 RS485 端口之间提供网络桥接，支持与子网内 Electrex 仪表的 Modbus 通信。

包含的升级

• n. 2 PFSU940-01 Log 8
• n. 1 PFSU940-25 Open Log
• PFSU940-05 Web
• PFSU940-30 Charts

编码
编码：PFNK6-FQ5D9-A21

可用文档

• Kilo D6 与 96 产品数据表 (pdf)
• Net 系列代码生成表 (pdf)
• Kilo F RJ45 D6 与 Kilo F net D6 2DI/2DO 4COMMON 安装说明 (pdf)
• FCTS FLEXIBLE SPLIT CT 产品数据表 (pdf)

备注
Kilo 系列设备也可能以其他硬件配置提供。要为不同版本构建正确编码，请参阅代码生成表或产品数据表。

兼容电流互感器

• FCTS 系列可分体柔性电流互感器（不含）

技术规格

• 类型：Power Quality Energy Analyzer & Web Data Manager
• 电能质量标准：EN 50160、EN 61000-4-30
• 兼容互感器：FCTS 系列可分体柔性电流互感器（不含）
• 网络桥接：RJ45 ↔ RS485，用于与 Electrex 仪表的 Modbus 通信
• 包含升级：2×PFSU940-01 Log 8；1×PFSU940-25 Open Log；PFSU940-05 Web；PFSU940-30 Charts
• 精度等级：0.5S
• 谐波：单项谐波分析至 51 次
• 永续电池供电天文时钟/日历
• 非易失性存储
• 支持远程固件更新
• 图形 LCD 显示
• 2 个数字输入 (2DI)
• 2 个数字输出 (2DO)，带 4 个独立公共触点
• 2 个校准指示灯
• ExpBus：用于外部设备（I/O、环境传感器）
• 配备 NFC
• 导轨尺寸：6 模块
• 电源：85 ÷ 265 Vac
• 符合性：EN 50470-1 & EN 50470-3；EN 50160 与 EN 61000-4-30
