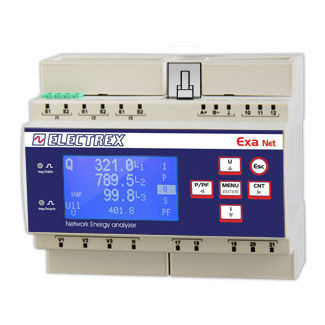

电网分析仪 PFNE6-FH509-110 EXA F NET D6 H WEB LOG 8

工业电能质量能量

产品概述
PFNE6-FH509-110 EXA F NET D6 H 是为工业 Modbus 子网集成而设计的能源分析仪与 Web 数据管理器。精度等级 0.5S，单项谐波测量可达第51次。仅兼容 FCTS 系列柔性开合式电流互感器（CT 不含）。可在 RJ45 端口与 RS485 端口之间作为网络桥实现与其他 Electrex 仪表的 Modbus 通信及本地数据存储。包含 PFSU940-01（Log 8）和 PFSU940-05（Web）升级。配备电池备用的永久时钟和不挥发存储以保证数据保留。支持远程固件升级，并配有图形 LCD 局部显示。

主要特性

• 精度等级：0.5S
• 单项谐波测量可达第51次
• 仅兼容 FCTS 系列柔性开合式 CT（CT 不含）
• RJ45（以太网）与 RS485 之间的网络桥功能，用于 Modbus 通信
• 包含升级：PFSU940-01（Log 8）和 PFSU940-05（Web）
• 电池备用永久时钟和不挥发存储，确保数据保持
• 支持远程固件更新
• 图形 LCD 局部显示
• 两个校准指示灯，便于现场校验
• ExpBus 接口用于外部 I/O 及环境传感器
• NFC 连接用于配置与交互
• 导轨安装：占用 6 模块宽度
• 宽电源范围：85 ÷ 265 Vac
• 符合标准：EN 50470-1、EN 50470-3

使用说明

• 电流测量需配套 FCTS 系列柔性开合式 CT；CT 不随设备提供。
• 作为 Web 数据管理器和能源分析仪使用，适合通过 RJ45↔RS485 桥接集成到 Modbus 架构中，与其他 Electrex 设备及中央存储通信。

技术规格

• 型号系列：EXA 系列（Exa Net D6 型），型号 PFNE6-FH509-110
• 精度：0.5S
• 谐波：单项谐波至第51次
• 电源：85 ÷ 265 Vac
• 安装：导轨安装，宽度 6 模块
• 显示：图形 LCD
• 连接：RJ45（以太网）、RS485（Modbus）、NFC、ExpBus
• 存储：不挥发存储，带电池备用时钟
• 时钟：电池供电的永久时钟
• 指示灯：2 个校准 LED
• 软件/固件：支持远程固件更新；包含 Log 8 和 Web 升级（PFSU940-01、PFSU940-05）
• 兼容性：仅与 FCTS 系列柔性开合式 CT 兼容
• 符合标准：EN 50470-1、EN 50470-3
