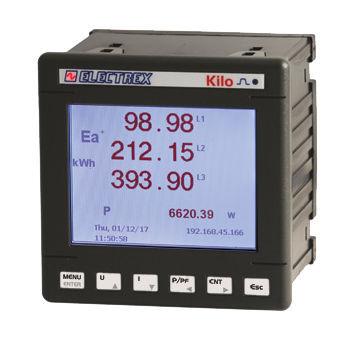

监控分析仪 PFNK9-1Q5D9-121 KILO NET 96 PQ WEB LOG 16

用于电网交流电网工业

产品概述
电能质量分析与Web数据管理器。电能质量分析符合 EN 50160 与 EN 61000-4-30。RJ45 与 RS485 端口之间的网络网关，用于与子网内 Electrex 仪表的 Modbus 通信。包含以下升级：2 × PFSU940-01 Log 8、1 × PFSU940-25 Open Log、PFSU940-05 Web。精度等级 0.5S，单次谐波可达第51次。配备电池供电的永久天文时钟/日历和不易失性存储。支持远程固件更新。图形 LCD 显示。2 个数字输入和 2 个数字输出，公共端分离。1 个校准指示 LED。ExpBus 用于外接设备（输入/输出、环境传感器）。配备 NFC。面板开孔尺寸 96×96 mm。电源 85 ÷ 265 Vac。符合 EN 50470-1 和 EN 50470-3。

备注
Kilo 系列设备也可按其他硬件配置需求订购。若需按不同版本生成产品代码，请参考代码生成表或产品数据表。

兼容电流互感器

• • 分体式系列电流互感器
  • 迷你分体系列电流互感器

表 / 主要数据
产品名称：KILO NET 96 PQ WEB LOG 16
代码：PFNK9-1Q5D9-121

补充信息
Kilo 系列设备可提供其他硬件配置。有关不同版本的代码生成，请参见产品数据表中的代码生成表。Kilo 与 Kilo F 系列的电流互感器可在配件部分查阅。

可用文档

• Kilo D6 与 96 产品数据表
• Net 系列代码生成表
• Kilo RJ45 96 与 Kilo net 96 2DI/2DO 4COMMON 安装说明

特性 / 技术参数

• 商品名称：KILO NET 96
• 产品代码：PFNK9-1Q5D9-121
• 功能：电能质量分析与 Web 数据管理器
• 电能质量分析标准：EN 50160、EN 61000-4-30
• 网络桥接：RJ45 ↔ RS485，用于与子网设备的 Modbus 通信
• 包含升级：2 × PFSU940-01 Log 8、1 × PFSU940-25 Open Log、PFSU940-05 Web
• 精度等级：0.5S
• 谐波：单次谐波最高至第51次
• 时钟/日历：电池供电的永久天文时钟/日历
• 存储：不易失性存储
• 固件：支持远程固件更新
• 显示：图形 LCD
• 数字 I/O：2 个数字输入，2 个数字输出（公共端分离）
• 校准：1 个校准 LED
• 扩展总线：ExpBus 用于外部设备（输入/输出、环境传感器）
• 连接性：配备 NFC
• 尺寸：96 × 96 mm（面板安装）
• 电源：85 ÷ 265 Vac
• 符合标准：EN 50470-1、EN 50470-3
