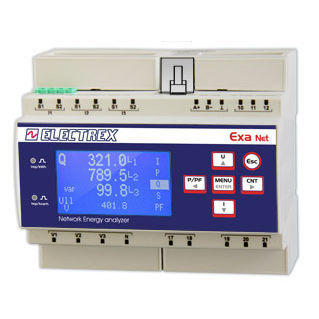

电网分析仪 PFNE6-1H509-F10 EXA NET D6 H WEB LOG 8 FULL

电能质量谐波能量

产品概述
PFNE6-1H509-F10 是一款精度为 0.5S 的能源分析仪和 Web 数据管理器，可测量至第51次的单次谐波。设备在 RJ45 端口与 RS485 端口之间提供网络桥接，用于与其他 Electrex 仪表的 Modbus 通信，并支持本地记录与基于 Web 的数据管理。

编码
编码：PFNE6-1H509-F10

包含的升级

• 1 x PFSU940-01 Log 8
• 1 x PFSU940-25 Open Log
• PFSU940-05 Web
• PFSU940-30 Charts
• PFSU940-16 Energy Automation
• PFSU940-15 Email
• PFSU940-20 Calendars

主要特性
内置电池的实时时钟和非易失性存储。支持远程固件升级。图形 LCD 显示屏及两个校准指示灯。ExpBus 可扩展外部 I/O 与环境传感器。NFC 连接。DIN 导轨安装，占用 6 模块。电源 85 ÷ 265 Vac。符合 EN 50470-1 与 EN 50470-3 标准。

技术规格

• 精度等级：0.5S
• 谐波测量：单次谐波可测至第51次
• 通信：RJ45（以太网）及用于 Modbus 通信的 RS485 桥接
• 存储/记录：Log 8 / Open Log 选项（见包含的升级）
• Web 功能：可用模块 Web、Charts、Calendars（见包含的升级）
• 自动化与告警：可用模块 Energy Automation 与 Email（见包含的升级）
• 显示：图形 LCD 显示
• 指示器：2 个校准 LED
• 连接性：NFC
• 扩展：ExpBus，用于外部 I/O 与环境传感器
• 电源：85 ÷ 265 Vac
• 外形：DIN 导轨 – 6 模块
• 存储与实时时钟：非易失性存储和内置电池时钟
• 维护：支持远程固件升级
• 标准：符合 EN 50470-1 与 EN 50470-3

备注
Exa RJ45、Exa Net、Exa F RJ45 与 Exa F Net 系列设备可按其它硬件配置订购。有关不同版本的代码构成，请参阅产品说明中的代码生成表。该系列的电流互感器列于配件部分。
