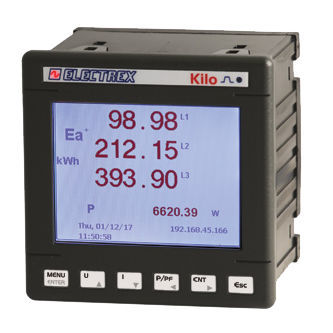

监控分析仪 PFNK9-FQ5D9-A21 KILO F NET 96 PQ WEB LOG 16 CHARTS

用于电网工业电能质量

概述
产品代码 PFNK9-FQ5D9-A21。电能质量能量分析仪与 Web 数据管理器 KILO F NET 96。符合 EN 50160 和 EN 61000-4-30 的电能质量分析。精度等级 0.5S，单次谐波测量可达 51 次。设计用于配合 FCTS 系列可分开式柔性电流互感器（CT，单独出售）。在 RJ45 与 RS485 之间提供网络桥以便与子网内 Electrex 仪表进行 Modbus 通信。

特性

• 电能质量分析（EN 50160 和 EN 61000-4-30）
• 精度等级 0.5S
• 单次谐波测量可达第 51 次
• 兼容 FCTS 系列可分开式柔性 CT（不含）
• RJ45（以太网）与 RS485（Modbus）之间的网络桥
• 电池供电的永久天文时钟/日历和非易失性存储
• 支持远程固件升级
• 图形 LCD 显示
• 2 路数字输入（DI）和 2 路数字输出（DO），带独立公共端
• 1 个校准指示 LED
• 用于外部 I/O 和环境传感器的 ExpBus
• 配备 NFC
• 面板尺寸：96×96 mm
• 电源：85 ÷ 265 Vac
• 符合 EN 50470-1 与 EN 50470-3

包含的升级

• 2 × PFSU940-01 Log 8
• 1 × PFSU940-25 Open Log
• PFSU940-05 Web
• PFSU940-30 Charts

规格 / 技术参数

• 型号：KILO F NET 96
• 产品代码：PFNK9-FQ5D9-A21
• 类别：电能质量能量分析仪 & Web 数据管理器
• 标准：EN 50160、EN 61000-4-30、EN 50470-1、EN 50470-3
• 精度：等级 0.5S
• 谐波：单次谐波可测量至第 51 次
• 通信：RJ45（以太网）与 RS485（Modbus），支持网络桥
• 输入/输出：2 DI，2 DO（独立公共端）
• 扩展：NFC、用于外部 I/O 和传感器的 ExpBus、校准 LED
• 时钟/存储：电池供电的天文时钟/日历和非易失性存储
• 固件：支持远程固件升级
• 兼容 CT：FCTS 系列可分开式柔性 CT（单独出售）
• 面板尺寸：96×96 mm
• 电源：85 ÷ 265 Vac
