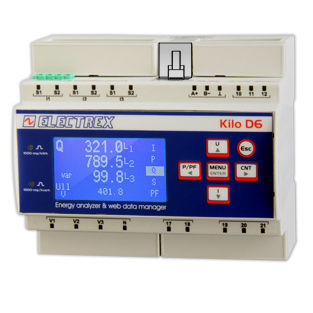

监控分析仪 PFNK6-FQAD9-121 KILO F NET WI-FI EDA D6 PQ WEB LOG

用于电网工业电能质量

产品简介
电能质量与能耗分析仪及Wi‑Fi Web数据管理器 PFNK6-FQAD9-121（KILO F NET，D6 型）。通过外置天线（型号 PFC3530，随附）支持Wi‑Fi通信。满足 EN 50160 和 EN 61000-4-30 的电能质量分析要求。仅用于配合 FCTS 系列柔性分体电流互感器（不含）。在 RJ45 和/或 Wi‑Fi 端口与 RS485 之间提供网络桥接，用于与子网内 Electrex 设备的 Modbus 通信。

包含升级项

• 2 × PFSU940-01（Log 8）
• 1 × PFSU940-25（Open Log）
• PFSU940-05（Web）

主要功能

• 精度等级：0.5S
• 谐波分析：可分析至第51阶的单次谐波
• 常年天文时钟/日历（电池供电）及非易失性存储器
• 支持固件远程更新
• 图形化 LCD 显示
• 2 路数字输入与 2 路数字输出（共用端子分离）
• 2 个校准指示 LED
• ExpBus 支持外部设备（I/O 与环境传感器）
• 配备 NFC
• DIN 导轨安装，宽度 6 模块
• 电源：85 ÷ 265 Vac
• 符合：EN 50470-1 与 EN 50470-3

注意
本设备作为 Web Data Manager 提供日志记录与基于 Web 的数据管理功能。电流测量需使用 FCTS 系列柔性分体电流互感器（不含）。Wi‑Fi 套件包含外置天线型号 PFC3530。存在其他硬件配置——有关不同版本的代码组合，请参阅产品数据表或代码创建表。

技术规格

• 产品代码：PFNK6-FQAD9-121
• 产品系列：Kilo 系列
• 型号变体：D6（KILO D6）
• 功能：电能质量与能耗分析仪及 Web 数据管理器
• 通信：RJ45 与 Wi‑Fi（含外置天线 PFC3530）
• 网络桥接：RJ45/Wi‑Fi 与 RS485（Modbus）之间
• 包含升级：PFSU940-01（×2）、PFSU940-25（×1）、PFSU940-05
• 标准：EN 50160、EN 61000-4-30
• 精度：0.5S 级
• 谐波：可达第51阶
• 时钟/存储：天文时钟（电池）和非易失性存储
• 显示：图形 LCD
• 数字 I/O：2 路数字输入，2 路数字输出（共用端子分离）
• 指示：2 个校准 LED
• 扩展：ExpBus 支持外部 I/O 与环境传感器
• NFC：配备
• 安装：DIN 导轨，6 模块
• 电源：85 ÷ 265 Vac
• 符合：EN 50470-1 与 EN 50470-3
• 兼容互感器：FCTS 系列柔性分体电流互感器（不含）
