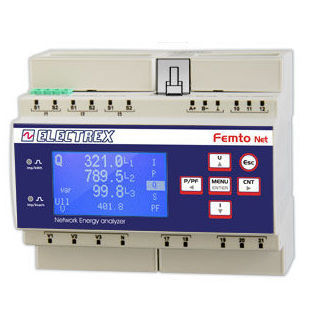

监控分析仪 PFN66-EQ5D9-A21 FEMTO ECT NET D6 PQ WEB LOG 16 CHARTS

用于电网工业功率

产品概述
用于工业监测和集中数据记录的电能质量分析仪与网络数据管理器。电能质量分析符合 EN 50160 和 EN 61000-4-30。精度等级 0.5S，单次谐波测量可达 51 次。需配套使用外置 ECT 电流互感器（不含）。支持 RJ45 与 RS485 之间的网络桥接，用于与同一子网内其他 Electrex 仪表的 Modbus 通信。

兼容性与电流互感器

• 仅与外置 ECT 系列电流互感器配合使用（示例：PFAE000-01、PFAE000-02、PFAE000-03）
• Electrex ECT 系列电流互感器与本 Femto D6 版本兼容

包含的升级项

• 2 x PFSU940-01 Log 8
• 1 x PFSU940-25 Open Log
• 1 x PFSU940-05 Web
• 1 x PFSU940-30 Charts

主要功能

• 根据 EN 50160 和 EN 61000-4-30 的电能质量分析
• 精度等级 0.5S
• 单次谐波测量至第 51 次
• RJ45 与 RS485 之间的网络桥接（用于 Modbus）
• 电池供电的永久时钟与非易失性存储
• 支持远程固件更新
• 图形 LCD 显示
• 2 个数字输入和 2 个数字输出，具有独立公共端
• 2 个校准指示 LED
• ExpBus 用于外部设备（I/O、环境传感器）
• NFC 连接
• 导轨尺寸：6 模块 DIN 导轨
• 电源：85 ÷ 265 Vac
• 符合 EN 50470-1 和 EN 50470-3

注意
Femto D6 系列设备可能提供其他硬件配置。有关构建不同版本的信息，请参阅代码生成表或产品数据表。与本版本兼容的电流互感器可在 Electrex ECT 系列配件中获取。

技术规格

• 产品代码：PFN66-EQ5D9-A21
• 类型：电能质量分析仪与网络数据管理器
• 分析标准：EN 50160; EN 61000-4-30
• 精度等级：0.5S
• 谐波：单次谐波至第 51 次
• 所需 CT：外置 ECT 系列（不含）
• 通信：RJ45（以太网）、RS485（Modbus），RJ45 与 RS485 之间的网络桥接
• 包含的升级项：2 x PFSU940-01 Log 8; 1 x PFSU940-25 Open Log; 1 x PFSU940-05 Web; 1 x PFSU940-30 Charts
• 存储/时钟：电池供电时钟，非易失性存储
• 固件：支持远程更新
• 显示：图形 LCD
• 数字 I/O：2 输入，2 输出（独立公共端）
• 指示：2 个校准 LED
• 扩展：ExpBus 用于外部 I/O 和传感器
• 连接性：NFC
• 安装：DIN 导轨，6 模块
• 电源电压：85 ÷ 265 Vac
• 合规：EN 50470-1, EN 50470-3
