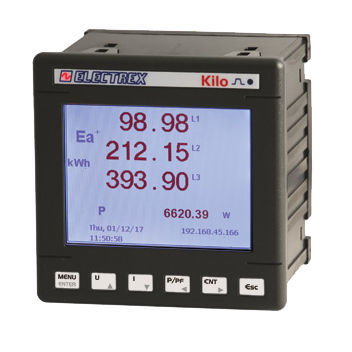

监控分析仪 PFNK9-FQ5D9-121 KILO F NET 96 PQ WEB LOG

用于电网工业电能质量

概述
面向工业网络的电能质量分析仪与Web数据管理器。根据 EN 50160 与 EN 61000-4-30 进行电能质量分析，精度等级 0.5S。可测量至第51阶的单次谐波。仅与 FCTS 系列可开合柔性电流互感器配合使用（互感器不包含）。在 RJ45 与 RS485 之间提供网络桥以实现与子网内 Electrex 仪表的 Modbus 通信。随附升级：2 × PFSU940-01 (Log 8)、1 × PFSU940-25 (Open Log)、PFSU940-05 (Web)。配备电池供电的永久天文时钟/日历和非易失性存储。支持远程固件更新。图形 LCD 显示，1 个校准 LED。2 个数字输入和 2 个数字输出，具有独立公共端。ExpBus 用于外部设备和环境传感器。支持 NFC。尺寸 96×96 mm。电源 85 ÷ 265 Vac。符合 EN 50470-1 与 EN 50470-3。

注意
Kilo 系列设备也可按其他硬件配置订购。有关不同版本的产品代码构建，请参阅代码创建表或制造商提供的产品数据表。

兼容电流互感器

• FCTS 系列可开合柔性电流互感器

特性 / 技术规格

• 产品代码：PFNK9-FQ5D9-121
• 商用名称：KILO F NET 96
• 类型：电能质量分析仪与 Web 数据管理器
• 标准：EN 50160、EN 61000-4-30
• 精度等级：0.5S
• 谐波：单次谐波至第51阶
• 互感器兼容性：FCTS 系列可开合柔性互感器（不含互感器）
• 网络：RJ45 ↔ RS485 桥，用于与子网内 Electrex 仪表的 Modbus 通信
• 包含升级：2 × PFSU940-01 (Log 8)、1 × PFSU940-25 (Open Log)、PFSU940-05 (Web)
• 时钟 / 存储：电池供电的天文时钟/日历，非易失性存储
• 固件：支持远程固件更新
• 显示：图形 LCD
• 数字 I/O：2 DI、2 DO，带独立公共端
• 指示：1 个校准 LED
• 扩展：用于外部设备和环境传感器的 ExpBus
• 其他：支持 NFC
• 尺寸：96 × 96 mm
• 电源：85 ÷ 265 Vac
• 合规性：EN 50470-1、EN 50470-3
