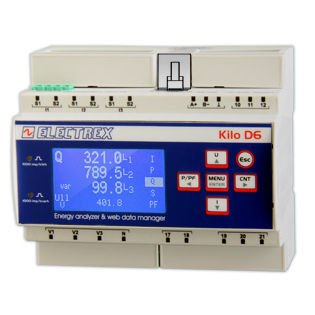

监控分析仪 PFNK6-1QAD9-121 KILO NET WI-FI EDA D6 PQ WEB LOG

用于电网电能质量功率

概述
电能质量分析仪兼 Wi‑Fi Web 数据管理器，用于监测与电能质量分析。通过外置天线进行 Wi‑Fi 通信（天线编号 PFC3530，随附）。按照 EN 50160 与 EN 61000-4-30 进行电能质量分析。作为 RJ45 和/或 Wi‑Fi 端口与 RS485 端口之间的网络桥接，实现与子网内 Electrex 仪表的 Modbus 通信。精度等级 0.5S，单项谐波测量可达 51 次。永年电池供电的天文时钟/日历与不挥发性存储。支持远程固件更新。图形 LCD 显示。DIN 导轨安装，6 模块宽。电源 85 ÷ 265 Vac。

包含升级

• 2 x PFSU940-01 Log 8
• 1 x PFSU940-25 Open Log
• PFSU940-05 Web

I/O 与接口

• 通过外置天线实现 Wi‑Fi 通信（含 PFC3530）
• RJ45 以太网端口
• 用于 Modbus 通信的 RS485 端口（RJ45/Wi‑Fi 与 RS485 间的网络桥接）
• 用于外部设备的 ExpBus（I/O、环境传感器）
• 配备 NFC

用户界面与指示

• 图形 LCD 显示
• 2 个校准指示灯

数字 I/O

• 2 路数字输入
• 2 路数字输出
• 数字输入与输出具有独立公共端

兼容性
适用于本 Kilo 系列版本的电流互感器可在配件区获得：

• • Split 系列电流互感器
  • Mini 系列 Split 电流互感器

标准与合规

• 电能质量分析：EN 50160 与 EN 61000-4-30
• 计量合规：EN 50470-1 与 EN 50470-3

备注
Kilo 系列设备可能以其他硬件配置提供；代码变体通过代码生成表或产品数据表定义。

特性 / 技术规范

• 型号系列：Kilo 系列
• 名称：KILO NET WI-FI EDA D6
• 页面显示产品代码：PFNK6-1QAD9-121
• 随附天线：外置天线 编号 PFC3530（包含）
• 精度等级：0.5S
• 谐波：单项谐波测量可达第 51 次
• 时钟/日历：永年电池供电天文时钟/日历
• 存储：不挥发性存储
• 固件：支持远程更新
• 显示：图形 LCD
• 数字输入：2
• 数字输出：2
• 数字 I/O 公共端：输入与输出各自独立公共端
• 校准：2 个校准指示灯
• 扩展：用于外部设备和环境传感器的 ExpBus
• 连接性：RJ45 以太网、Wi‑Fi、RS485（Modbus）
• NFC：配备
• 安装：DIN 导轨，6 模块
• 电源：85 ÷ 265 Vac
• 标准：EN 50160、EN 61000-4-30、EN 50470-1、EN 50470-3
• 包含升级：2 x PFSU940-01 (Log 8)、1 x PFSU940-25 (Open Log)、PFSU940-05 (Web)
