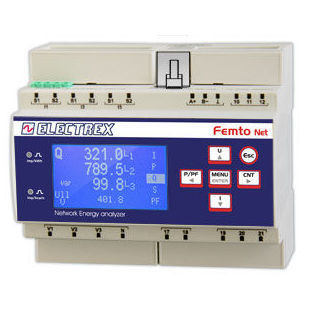

信号分析仪 PFN66-EQAD9-121 FEMTO ECT NET WI-FI EDA D6 PQ WEB LOG

用于电网电能质量能量

概述
电能质量分析仪兼 Wi‑Fi Web 数据管理器，支持外置天线（含 PFC3530）。电能质量分析符合 EN 50160 和 EN 61000-4-30。精度等级 0.5S，单项谐波可达第 51 次。专用于配合 ECT 外部电流互感器（不含）使用，示例：PFAE000-01、PFAE000-02、PFAE000-03。可作为 RJ45 和/或 Wi‑Fi 到 RS485 之间的网络桥，用于 Modbus 通信和数据记录。设备包含软件升级：2×PFSU940-01（Log 8）、1×PFSU940-25（Open Log）、1×PFSU940-05（Web）。配备电池供电的永久时钟、非易失性存储器、支持远程固件更新、图形 LCD、NFC 与用于外部 I/O 和传感器的 ExpBus。DIN 导轨安装，6 模块宽。电源 85 ÷ 265 Vac。符合 EN 50470-1 与 EN 50470-3。

备注
Femto D6 系列设备可能存在其他硬件配置。有关可用配置和订购代码，请参阅代码生成表或产品数据表。ECT 外部互感器为必需但不随产品附带。

兼容电流互感器

• Electrex ECT 系列外部电流互感器（示例：PFAE000-01、PFAE000-02、PFAE000-03）

技术参数

• 产品系列：Femto D6 系列
• 功能：电能质量分析仪 & Wi‑Fi Web 数据管理器
• Wi‑Fi：通过外置天线（含 PFC3530）
• 标准：EN 50160、EN 61000-4-30
• 精度等级：0.5S
• 谐波：单项谐波可达第 51 次
• 电流互感器：仅与 ECT 外部 CT 配合使用（不含）
• 网络桥：RJ45 和/或 Wi‑Fi 到 RS485，用于 Modbus 通信和数据记录
• 包含软件升级：2×PFSU940-01（Log 8）、1×PFSU940-25（Open Log）、1×PFSU940-05（Web）
• 时钟与存储：电池供电永久时钟；非易失性存储器
• 固件：支持远程固件更新
• 用户界面：图形 LCD 显示
• 数字 I/O：数字输入 2、数字输出 2，公共端分离
• 指示灯：2 个校准 LED
• 扩展：ExpBus，用于外部设备（I/O 与环境传感器）
• 连接：NFC
• 安装：DIN 导轨，6 模块
• 电源：85 ÷ 265 Vac
• 符合性：EN 50470-1 与 EN 50470-3
