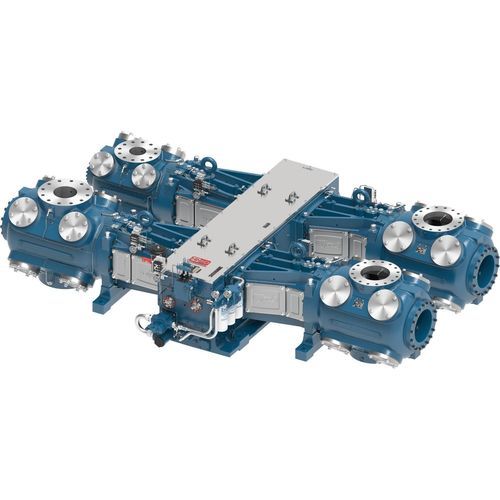

往复式压缩机 KBK

天然气气体电动

产品概述
KBK 和 KBT 专为在天然气和石油领域连续运行而制造；此类压缩机的设计旨在提高内部零部件的强度。由于这些压缩机具有多种气缸选项，因此可应对标准和多种特殊应用。KBK/T 包括一系列令人印象深刻的创新设计功能，使其总功率达到5,520 BHP。每个部件都具有十分出色的强度，因此整个压缩机安全可靠，可以应对各种最具挑战性的应用。

性能与配置
KBK/KBT 可配置为 2 拐、4 拐或 6 拐架构，以适应不同的额定功率需求和应用场景。Ariel 的多用途气缸设计结合有效平衡的气阀，实现宽压力范围内的可靠性能。Ariel 工程师使用 Ariel 7 性能软件对特定应用进行建模和配置，以复制现有压缩机运行或设计新机型。

规格（2 拐）
KBK | KBT
额定功率(千瓦) — 1,372 | 1,372
行程（毫米） — 152 | 127
最高转速 — 1,200 | 1,500
活塞速度 — 6.1 | 6.4
活塞杆直径（毫米） — 51 | 51
活塞杆总载荷（千牛顿） — 409 | 409
拉伸载荷（千牛顿） — 205 | 205
压缩载荷（千牛顿） — 222 | 222
平均重量（千克） — 5,216 | 5,216
最大长度（毫米） — 1,473 | 1,473
标称宽度（毫米） — 4,293 | 4,293
曲轴中心线（毫米） — 432 | 432

规格（4 拐）
KBK | KBT
额定功率(千瓦) — 2,744 | 2,744
行程（毫米） — 152 | 127
最高转速 — 1,200 | 1,500
活塞速度 — 6.1 | 6.4
活塞杆直径（毫米） — 51 | 51
活塞杆总载荷（千牛顿） — 409 | 409
拉伸载荷（千牛顿） — 205 | 205
压缩载荷（千牛顿） — 222 | 222
平均重量（千克） — 10,206 | 10,206
最大长度（毫米） — 2,565 | 2,565
标称宽度（毫米） — 4,293 | 4,293
曲轴中心线（毫米） — 432 | 432

规格（6 拐）
KBK | KBT
额定功率(千瓦) — 4,116 | 4,116
行程（毫米） — 152 | 127
最高转速 — 1,200 | 1,500
活塞速度 — 6.1 | 6.4
活塞杆直径（毫米） — 51 | 51
活塞杆总载荷（千牛顿） — 409 | 409
拉伸载荷（千牛顿） — 205 | 205
压缩载荷（千牛顿） — 222 | 222
平均重量（千克） — 16,102 | 16,102
最大长度（毫米） — 3,734 | 3,734
标称宽度（毫米） — 4,293 | 4,293
曲轴中心线（毫米） — 432 | 432

产品特性

• 高强度螺栓连接：所有带载荷连接使用耐久的 8 级螺栓，阀盖使用抗疲劳螺栓，确保极限紧固强度。
• 坚固连杆：配备由带四个螺栓的锻钢和重型“ I ”断面制造的耐久性连杆。
• 坚固的十字头：整体式、长使用寿命十字头，配备硬化、磨光的钢十字头销，采用顶部和底部全压润滑以将磨损降至最小。
• 创新设计气缸：多用途气缸与有效平衡的气阀组合，可在较宽压力范围内稳定工作，并可按数百种配置提供精确气量和所需气体压力。

材料

• 灰铸铁曲轴箱：锻钢曲轴、灰铸铁十字头滑道、青铜止推轴承、三层金属主轴承。
• 球墨铸铁十字头：合金钢十字头销。
• 锻钢连杆：青铜十字头销衬套、三层金属连杆轴承、8 级强度螺栓。

其他说明
Ariel 提供用于压缩机配置和建模的 Ariel 7 性能软件，可使用现有和历史气缸设计来模拟运行或设计新机型。

caractéristiques / spécifications techniques

• 系列：KBK/KBT。
• 设计用途：为天然气和石油领域连续运行设计，侧重内部零部件强度与可靠性。
• 最大总功率：可达 5,520 BHP（系列内不同配置）。
• 可配置架构：2 拐、4 拐、6 拐。
• 关键参数（按机架/型号差异见上表）：额定功率（1,372 / 2,744 / 4,116 kW）、行程（KBK 152 mm / KBT 127 mm）、最高转速（KBK 1,200 rpm / KBT 1,500 rpm）。
• 活塞杆直径：51 mm；活塞杆总载荷：409 kN；拉伸载荷：205 kN；压缩载荷：222 kN。
• 标称宽度：4,293 mm；曲轴中心线：432 mm。
• 材料要点：灰铸铁曲轴箱、锻钢曲轴、球墨铸铁十字头、合金钢十字头销、锻钢连杆、青铜衬套和三层金属轴承、8 级强度螺栓。
