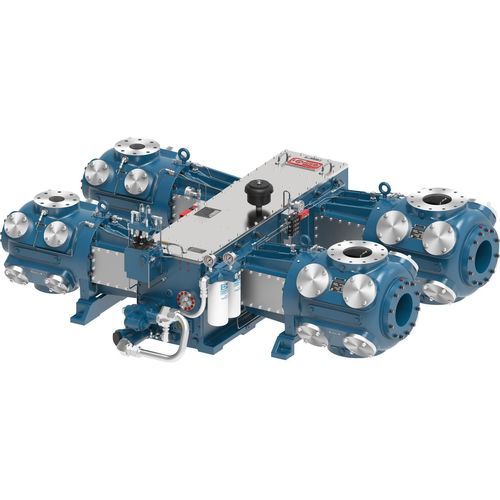

往复式压缩机 JGJ

活塞天然气电动

概述
Ariel JGJ 是一款分离式中等机架往复式压缩机，适用于中等产量油井的气体采集和燃料气增压。该机型采用短行程、高转速设计，在紧凑体积内提供较高的连杆载荷能力。

应用

• 燃料气增压
• 油井现场的气体采集
• 常见配套驱动：电机或天然气发动机

产品特点

• 高效阀组：板式阀适配现代转速，标配非金属密封元件，并按低阀速标准选配。
• 精密轴承套：主轴与连杆均采用三元金属轴承并精密加工，保证一致的使用寿命。
• 刚性连杆：锻造钢连杆，四螺栓重载I型截面，适应高连杆载荷。

材料

• 灰铁曲轴箱：锻造钢曲轴、灰铸铁十字头导向、青铜推力轴承、三元金属主轴承。
• 球墨铸铁十字头：合金钢十字头销。
• 锻造钢连杆：青铜十字头销衬套、三元金属连杆轴承、8级强度紧固螺栓。

缸体与配置
Ariel 提供多用途缸体设计，可覆盖宽广压力范围并能组合成多种配置以满足精确的气量与压力需求。工程师使用 Ariel 7 Performance Software 对压缩机与缸体配置进行建模与选型。

技术数据 — 配置 2
JGJ — 额定功率: 620
行程 (in): 3.5
最高转速: 1,800
活塞速度: 1,050
连杆直径 (in): 1.5
总连杆载荷 (lbs): 42,000
拉力 (lbs): 21,000
压缩力 (lbs): 23,000
平均重量 (lbs): 4,800
最大长度 (in): 41
公称宽度 (in): 104
曲轴中心线 (in): 12

技术数据 — 配置 4
JGJ — 额定功率: 1,240
行程 (in): 3.5
最高转速: 1,800
活塞速度: 1,050
连杆直径 (in): 1.5
总连杆载荷 (lbs): 42,000
拉力 (lbs): 21,000
压缩力 (lbs): 23,000
平均重量 (lbs): 9,600
最大长度 (in): 78
公称宽度 (in): 104
曲轴中心线 (in): 12

技术数据 — 配置 6
JGJ — 额定功率: 1,860
行程 (in): 3.5
最高转速: 1,800
活塞速度: 1,050
连杆直径 (in): 1.5
总连杆载荷 (lbs): 42,000
拉力 (lbs): 21,000
压缩力 (lbs): 23,000
平均重量 (lbs): 14,400
最大长度 (in): 108
公称宽度 (in): 104
曲轴中心线 (in): 12

技术规格

• 型号 / 名称：JGJ
• 配置选项：2、4、6 throws
• 额定功率 (2 / 4 / 6)：620 / 1,240 / 1,860
• 行程：3.5 in
• 最大转速：1,800 rpm
• 活塞速度：1,050（单位按所示）
• 连杆直径：1.5 in
• 总连杆载荷：42,000 lbs
• 拉力：21,000 lbs
• 压缩力：23,000 lbs
• 平均重量 (2 / 4 / 6)：4,800 lbs / 9,600 lbs / 14,400 lbs
• 最大长度 (2 / 4 / 6)：41 in / 78 in / 108 in
• 公称宽度：104 in
• 曲轴中心线：12 in
• 材料：灰铁曲轴箱、锻造钢曲轴、球墨铸铁十字头、锻造钢连杆、三元金属轴承、青铜衬套
