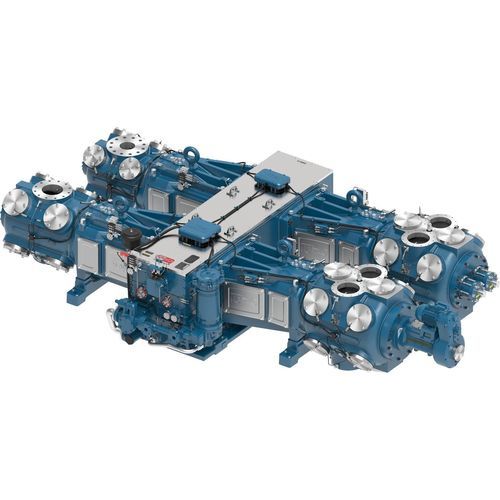

活塞压缩机 KBF

往复式活塞用于工艺气体

产品概述
Ariel KBC / KBD / KBF 系列为大型中速往复式压缩机，适用于电动机或天然气发动机驱动。该系列针对大流量、大功率的压缩场景设计，在紧凑的占地内提供高功率密度并将振动降至最低，适合连续工业运行。

能力与应用
可提供 2 拐、4 拐和 6 拐配置，KBC/KBD/KBF 的额定功率分别为 2,400 BHP（2 拐）、4,800 BHP（4 拐）和 7,200 BHP（6 拐），具体取决于配置。典型应用包括天然气采集与处理、管道运输与储存、工艺与工业气体、碳捕获及其他大型压缩项目。

产品特性

• 高效气阀：板式气阀适用于现代转速，标配非金属密封元件，气阀选择符合低气阀速度标准。
• 重载曲轴：锻造钢精密加工曲轴，带一体式平衡块，由 Ariel 制造以保证耐久与平衡。
• 重新设计的导向支撑：KB 样式倾斜导向，采用通螺栓连接，提升强度与刚性。
• 多用途气缸：气缸设计可覆盖宽广压力范围，支持多种配置组合以实现所需容积和压力。
• Ariel 7 性能软件：用于压缩机配置建模与按应用设计的工程工具。

材料

• 灰铸铁曲轴箱：锻钢曲轴、灰铸铁十字头导向、青铜止推轴承、三层金属主轴承。
• 球墨铸铁十字头：合金钢十字头销。
• 锻钢连杆：青铜十字头销衬套、三层金属连杆轴承、8 级强度螺栓。

规格 — 2 拐
KBC | KBD | KBF
额定功率 (BHP)：2,400 | 2,400 | 2,400
行程（in）：7.0 | 6.0 | 5.0
最高转速：1,000 | 1,200 | 1,400
活塞速度 (FPM)：1,167 | 1,200 | 1,167
活塞杆直径（in）：2.5 | 2.5 | 2.5
活塞杆总载荷（lbs）：132,000 | 132,000 | 132,000
拉伸载荷（lbs）：66,000 | 66,000 | 66,000
压缩载荷（lbs）：69,000 | 69,000 | 69,000
平均重量（lbs）：16,300 | 16,300 | 16,300
最大长度（in）：64 | 64 | 64
标称宽度（in）：185 | 185 | 185
曲轴中心线（in）：21 | 21 | 21

规格 — 4 拐
KBC | KBD | KBF
额定功率 (BHP)：4,800 | 4,800 | 4,800
行程（in）：7.0 | 6.0 | 5.0
最高转速：1,000 | 1,200 | 1,400
活塞速度 (FPM)：1,167 | 1,200 | 1,167
活塞杆直径（in）：2.5 | 2.5 | 2.5
活塞杆总载荷（lbs）：132,000 | 132,000 | 132,000
拉伸载荷（lbs）：66,000 | 66,000 | 66,000
压缩载荷（lbs）：69,000 | 69,000 | 69,000
平均重量（lbs）：33,600 | 33,600 | 33,600
最大长度（in）：115 | 115 | 115
标称宽度（in）：185 | 185 | 185
曲轴中心线（in）：21 | 21 | 21

规格 — 6 拐
KBC | KBD | KBF
额定功率 (BHP)：7,200 | 7,200 | 7,200
行程（in）：7.0 | 6.0 | 5.0
最高转速：1,000 | 1,200 | 1,400
活塞速度 (FPM)：1,167 | 1,200 | 1,167
活塞杆直径（in）：2.5 | 2.5 | 2.5
活塞杆总载荷（lbs）：132,000 | 132,000 | 132,000
拉伸载荷（lbs）：66,000 | 66,000 | 66,000
压缩载荷（lbs）：69,000 | 69,000 | 69,000
平均重量（lbs）：50,050 | 50,050 | 50,050
最大长度（in）：158 | 158 | 158
标称宽度（in）：185 | 185 | 185
曲轴中心线（in）：21 | 21 | 21

特性 / 规格汇总

• 系列/型号：KBC、KBD、KBF（提供 2/4/6 拐配置）。
• 驱动：电动或天然气发动机。
• 行程选项：7.0 in（KBC）、6.0 in（KBD）、5.0 in（KBF）。
• 关键尺寸与载荷：活塞杆直径 2.5 in；活塞杆总载荷 132,000 lbs；标称宽度 185 in；曲轴中心线 21 in。
• 设计要点：板式气阀（非金属密封）、锻造钢曲轴、KB 型导向、模块化气缸以及用于配置建模的 Ariel 7 软件。
