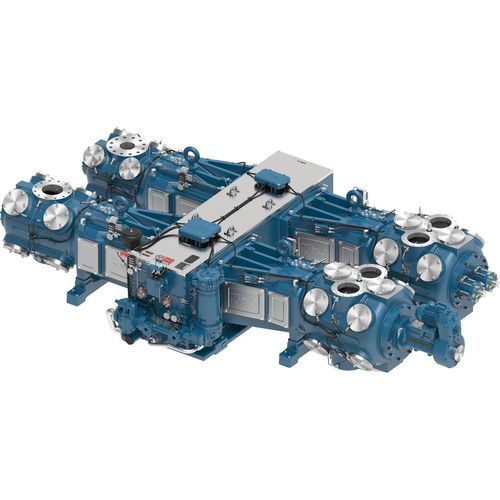

往复式压缩机 KBD

用于工艺气体天然气二氧化碳

概述
KBC/KBD/KBF 是 Ariel 的大型机架中速往复式压缩机，适用于与电动机或天然气发动机配套使用。该系列适用于天然气采集、处理、管道输送与储存、工艺及工业气体、碳捕集等大流量压缩工程。可提供 2、4、6 throw 配置，额定能力约为 2,400、4,800、7,200 BHP。稳固的结构在紧凑体积内提供高功率密度并降低振动，且针对运行与维护进行了改进，利于机组所有者/操作员。

产品特性
板式阀门为现代运行转速而设计，标准采用非金属密封件。阀门按既定的低阀速标准进行选型。

重载曲轴
该系列压缩机采用 Ariel Corporation 专门制造的锻钢精密加工曲轴，带有一体化配重。

重新设计的导向支撑
采用贯通螺栓固定的稳固“KB 型”倾斜导轨，经过重新设计以提高强度和刚度。

材料

• 灰铸铁曲轴箱：锻钢曲轴、灰铸铁十字头导轨、青铜止推轴承、三层金属主轴承
• 球墨铸铁十字头：合金钢十字头销
• 锻钢连杆：青铜十字头销衬套、三层金属连杆轴承、8 级强度螺栓

创新气缸
Ariel 提供多用途气缸设计，通过采用在可靠性与性能之间平衡的阀门，可以在较宽压力范围内运行。每种机架的气缸选项可充分利用机架的功率与活塞杆荷载能力，可按数百种配置组合以满足所需流量与压力。Ariel 7 Performance Software 支持工程师对压缩机配置进行建模与设计，可复制现有装置或设计新机组。

技术参数表
2 Throw (KBC / KBD / KBF)
KBC | KBD | KBF
额定功率 (BHP): 2,400 | 2,400 | 2,400
行程 (in): 7.0 | 6.0 | 5.0
最高转速: 1,000 | 1,200 | 1,400
活塞速度 (FPM): 1,167 | 1,200 | 1,167
活塞杆直径 (in): 2.5 | 2.5 | 2.5
活塞杆总载荷 (lbs): 132,000 | 132,000 | 132,000
拉伸 (lbs): 66,000 | 66,000 | 66,000
压缩 (lbs): 69,000 | 69,000 | 69,000
平均重量 (lbs): 16,300 | 16,300 | 16,300
最大长度 (in): 64 | 64 | 64
标称宽度 (in): 185 | 185 | 185
曲轴中心线 (in): 21 | 21 | 21

4 Throw (KBC / KBD / KBF)
KBC | KBD | KBF
额定功率 (BHP): 4,800 | 4,800 | 4,800
行程 (in): 7.0 | 6.0 | 5.0
最高转速: 1,000 | 1,200 | 1,400
活塞速度 (FPM): 1,167 | 1,200 | 1,167
活塞杆直径 (in): 2.5 | 2.5 | 2.5
活塞杆总载荷 (lbs): 132,000 | 132,000 | 132,000
拉伸 (lbs): 66,000 | 66,000 | 66,000
压缩 (lbs): 69,000 | 69,000 | 69,000
平均重量 (lbs): 33,600 | 33,600 | 33,600
最大长度 (in): 115 | 115 | 115
标称宽度 (in): 185 | 185 | 185
曲轴中心线 (in): 21 | 21 | 21

6 Throw (KBC / KBD / KBF)
KBC | KBD | KBF
额定功率 (BHP): 7,200 | 7,200 | 7,200
行程 (in): 7.0 | 6.0 | 5.0
最高转速: 1,000 | 1,200 | 1,400
活塞速度 (FPM): 1,167 | 1,200 | 1,167
活塞杆直径 (in): 2.5 | 2.5 | 2.5
活塞杆总载荷 (lbs): 132,000 | 132,000 | 132,000
拉伸 (lbs): 66,000 | 66,000 | 66,000
压缩 (lbs): 69,000 | 69,000 | 69,000
平均重量 (lbs): 50,050 | 50,050 | 50,050
最大长度 (in): 158 | 158 | 158
标称宽度 (in): 185 | 185 | 185
曲轴中心线 (in): 21 | 21 | 21

特征 / 技术规格

• 系列: KBC / KBD / KBF
• 功率能力（取决于 throw）: 约 2,400 BHP（2-throw）、4,800 BHP（4-throw）、7,200 BHP（6-throw）
• 可选行程: 7.0 in（KBC）、6.0 in（KBD）、5.0 in（KBF）
• 最高转速（按机架）: 1,000 / 1,200 / 1,400 rpm
• 活塞速度: 最高约 1,200 FPM（视机架而定）
• 活塞杆直径: 2.5 in；活塞杆总载荷: 132,000 lbs；拉伸: 66,000 lbs；压缩: 69,000 lbs
• 平均机组重量（约）: 16,300 / 33,600 / 50,050 lbs（2/4/6-throw）
• 典型外形尺寸: 最大长度 64 / 115 / 158 in；标称宽度 185 in；曲轴中心线 21 in
• 材料: 灰铸铁曲轴箱；球墨铸铁十字头；锻钢连杆；青铜轴承；三层金属轴承；8 级强度螺栓
