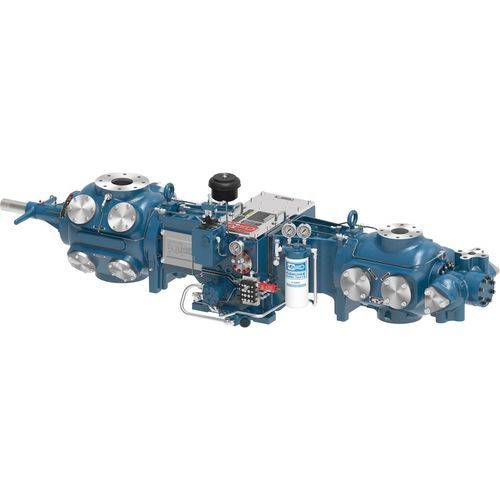

气体压缩机组 JGM

活塞多级

概述
Ariel JGM 和 JGP 系列为小型机架往复式气体压缩机，适用于集气、气举和 CNG 应用。该系列可与多种高速发动机配合使用，最大适配功率可达 170 BHP。通过丰富的气缸库和最多 4 级压缩，JGM 与 JGP 在紧凑占地内提供多样化的配置选项。

应用

• 集气（gas gathering）
• 气举（gas lift）
• CNG 充装及小管线压缩任务

产品特性

• 可与多种高速发动机兼容
• 通过丰富的气缸库支持最多 4 级压缩
• 多种气缸配置可匹配所需流量与排气压力
• 卸荷选项：大多数气缸提供手动缸头端可变体积余隙腔（VVCP）；气动吸气阀卸荷器有限供应
• 高效非旁通旋压式润滑油过滤器（公称 5 微米，绝对 17 微米）

材料

• 灰铸铁曲轴箱：锻钢曲轴、灰铸铁十字头导向、三元金属主轴承
• 灰铸铁十字头：合金钢十字头销
• 球墨铸铁连杆：青铜十字头销衬套、三元金属连杆轴承、8 级强度螺栓

1 Throw（表）
JGM vs JGP — 额定功率: 85 / 85; 行程 (in): 3.5 / 3.0; 最高转速: 1,500 / 1,800; 活塞速度 (ft/min): 875 / 900; 活塞杆直径 (in): 1.125 / 1.125; 活塞杆总载荷 (lbs): 12,000 / 12,000; 拉伸载荷 (lbs): 6,000 / 6,000; 压缩载荷 (lbs): 7,000 / 7,000; 平均重量 (lbs): 1,400 / 1,400; 最大长度 (in): 37 / 37; 标称宽度 (in): 62 / 62; 曲轴中心线 (in): 9.25 / 9.25

2 Throw（表）
JGM vs JGP — 额定功率: 170 / 170; 行程 (in): 3.5 / 3.0; 最高转速: 1,500 / 1,800; 活塞速度 (ft/min): 875 / 900; 活塞杆直径 (in): 1.125 / 1.125; 活塞杆总载荷 (lbs): 12,000 / 12,000; 拉伸载荷 (lbs): 6,000 / 6,000; 压缩载荷 (lbs): 7,000 / 7,000; 平均重量 (lbs): 2,200 / 2,200; 最大长度 (in): 34 / 34; 标称宽度 (in): 83 / 83; 曲轴中心线 (in): 9.25 / 9.25

备注
通过 Ariel 的气缸系列可支持最多 4 级压缩。Ariel 7 Performance 软件用于对压缩机配置进行建模与设计，以匹配特定应用、复现历史设计或配置新机型。

特征/技术规格

• Brand: Ariel
• Model / Series: JGM / JGP
• 最大适配功率: 高达 170 BHP
• 压缩级数: 最多 4 级
• 典型应用: 集气、气举、CNG
• 行程选项: 3.5 in (JGM) 与 3.0 in (JGP)
• 最大转速: JGM 1,500 rpm; JGP 1,800 rpm
• 活塞速度 (ft/min): JGM 875; JGP 900
• 活塞杆直径: 1.125 in
• 活塞杆总载荷上限: 12,000 lbs
• 拉伸: 6,000 lbs; 压缩: 7,000 lbs
• 平均重量（随配置变化）: 1,400–2,200 lbs
• 最大长度与标称宽度随 Throw 配置不同（见上表）
• 曲轴中心线: 9.25 in
• 润滑过滤: 非旁通旋压式润滑油过滤器，公称 5 微米，绝对 17 微米
• 气缸与阀门: 多用途气缸设计可组合以满足所需流量与压力
