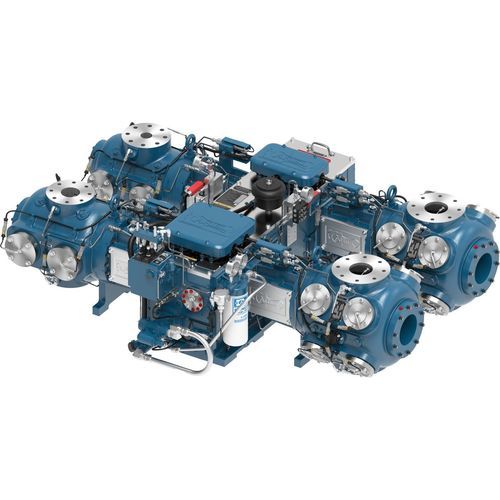

气体压缩机组 JGA

活塞

产品概述
JG 和 JGA 是中型、适配于驱动机的分体往复式压缩机，适用于集气、燃料气增压、欠平衡钻井和 CNG 应用。JG 于 1966 年首次推出，作为 Ariel 的小机架往复式压缩机入门机型；JGA 提供面向产量增加的页岩井的现代气举功能。

产品配置（拐数）
可用配置：2 拐、4 拐、6 拐（JGA 提供 6 拐）。

规格 — 2 拐
额定功率：JG 252 / JGA 280（单位按表示）
行程（in）：JG 3.5 / JGA 3.0
最高转速：JG 1,500 / JGA 1,800
活塞速度：JG 875 / JGA 900
活塞杆直径（in）：1.125
活塞杆总载荷（lbs）：JG 18,000 / JGA 20,000
拉伸（lbs）：JG 9,000 / JGA 10,000
压缩（lbs）：JG 10,000 / JGA 11,000
平均重量（lbs）：JG 2,200 / JGA 2,200
最大长度（in）：34 / 34
标称宽度（in）：80 / 80
曲轴中心线（in）：10.25 / 10.25

规格 — 4 拐
额定功率：JG 504 / JGA 560
行程（in）：JG 3.5 / JGA 3.0
最高转速：JG 1,500 / JGA 1,800
活塞速度：JG 875 / JGA 900
活塞杆直径（in）：1.125
活塞杆总载荷（lbs）：JG 18,000 / JGA 20,000
拉伸（lbs）：JG 9,000 / JGA 10,000
压缩（lbs）：JG 10,000 / JGA 11,000
平均重量（lbs）：JG 4,200 / JGA 4,200
最大长度（in）：58 / 58
标称宽度（in）：80 / 80
曲轴中心线（in）：10.25 / 10.25

规格 — 6 拐（JGA）
额定功率：JGA 840
行程（in）：JGA 3.0
最高转速：JGA 1,800
活塞速度：JGA 900
活塞杆直径（in）：1.125
活塞杆总载荷（lbs）：JGA 20,000
拉伸（lbs）：JGA 10,000
压缩（lbs）：JGA 11,000
平均重量（lbs）：JGA 7,600
最大长度（in）：86
标称宽度（in）：80
曲轴中心线（in）：10.25

产品特性

• 坚固的曲轴箱：重肋高强度灰铸铁底座和可拆卸轻型铝制顶盖，设计用于延长使用寿命并便于维护访问。
• 高效油滤：非旁通式旋装油滤，额定名义 5 微米，绝对 17 微米。
• 耐用活塞和活塞杆：耐磨钢或灰铸铁活塞，精密研磨合金钢活塞杆，带十字头锁紧螺母；滚压螺纹比活塞杆直径小 1/4"，便于安装。
• 创新气缸：多用途气缸设计可在宽压力范围内使用并可按多种配置组合。使用 Ariel 7 性能软件进行建模与设计。

材料

• 灰铸铁曲轴箱：锻钢曲轴、灰铸铁十字头导向、三层金属主轴承。
• 球墨铸铁十字头：合金钢十字头销。
• 锻钢连杆：青铜十字头销衬套、三层金属连杆轴承、8 级强度螺栓。

附加说明
分离往复式设计适用于集气、燃料气增压、欠平衡钻井和 CNG。JG 为自 1966 年以来的传统小机架产品；JGA 为提升页岩井产量提供现代气举功能。

特性 / 技术规格

• 适用：集气、燃料气增压、欠平衡钻井、CNG。
• 配置：2 拐、4 拐、6 拐。
• 额定功率范围（示例）：JG 252–504 / JGA 280–840（按拐数）。
• 行程：3.0 in 与 3.5 in，视型号而定。
• 最高转速：1,500（3.5" 行程）与 1,800（3.0" 行程）。
• 活塞杆直径：1.125 in。
• 活塞杆总载荷：最高可达 20,000 lbs。
• 拉伸/压缩载荷：最高可达 10,000 / 11,000 lbs，视型号而定。
• 平均重量（示例）：约 2,200；4,200；7,600 lbs，视拐数而定。
• 尺寸示例：最大长度 34–86 in；标称宽度 80 in；曲轴中心线 10.25 in。
• 气缸可按数百种组合配置以满足流量与压力要求。
