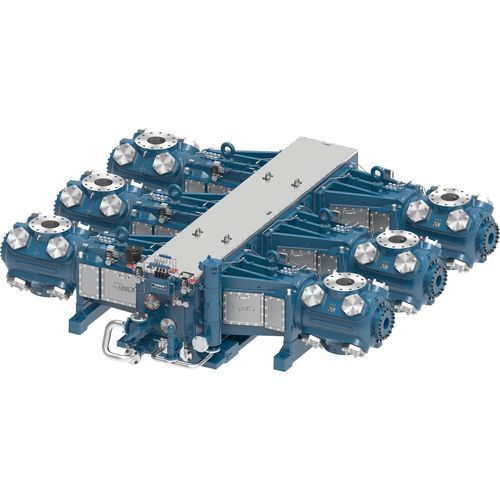

往复式压缩机 KBU

天然气电动固定式

产品概述
KBU 与 KBZ 为大型中速往复式可分离压缩机，旨在为需要大功率驱动和高压缩能力的应用提供具有成本效益的压缩方案。该系列压缩机可承受高达 150,000 lb 的连杆荷载。

应用
在中游（midstream）气体处理应用中尤为适用。Ariel 的往复式压缩机在新井投产导致吸入体积和压力波动时，能够实现高效的容量控制。

产品特性

• 高效油过滤器：罐式滤芯，额定为 1 微米（标称）和 12 微米（绝对）。
• 多功能卸载装置：大多数气缸在缸盖端配备手动式可变体积间隙（VVCP）；吸入阀气动卸载器在有限情况下可提供。
• 高强度螺栓：所有受载接头采用 8 级螺栓，所有阀盖均配备专门设计的抗疲劳螺栓以确保紧固强度。
• 创新缸体：缸体设计可在宽广压力范围内运行，采用在可靠性与性能间取得平衡的阀件。缸体组合允许多种配置以提供精确的容积和压力要求。工程师使用 Ariel 7 Performance 软件对压缩机配置进行建模与设计。
• 材料：
  • 灰口铸铁曲轴箱：锻钢曲轴、灰口铸铁十字头导向、青铜推力轴承、三元主轴承。
  • 球墨铸铁十字头：合金钢十字头销。
  • 锻钢连杆：青铜十字头销套、三元连杆轴承、8 级拉伸螺栓。

2 Throw — 主要尺寸与性能
KBU | KBZ
额定功率: 2,600 | 2,600
行程 (in): 5.75 | 6.75
最大转速: 1,200 | 1,000
活塞速度: 1,150 | 1,125
连杆直径 (in): 2.875 | 2.875
连杆总载荷 (lbs): 150,000 | 150,000
拉伸 (lbs): 75,000 | 75,000
压缩 (lbs): 80,000 | 80,000
平均重量 (lbs): 24,000 | 24,000
最大长度 (in): 86 | 86
公称宽度 (in): 192 | 192
曲轴中心线 (in): 24 | 24

4 Throw — 主要尺寸与性能
KBU | KBZ
额定功率: 5,200 | 5,200
行程 (in): 5.75 | 6.75
最大转速: 1,200 | 1,000
活塞速度: 1,150 | 1,125
连杆直径 (in): 2.875 | 2.875
连杆总载荷 (lbs): 150,000 | 150,000
拉伸 (lbs): 75,000 | 75,000
压缩 (lbs): 80,000 | 80,000
平均重量 (lbs): 45,000 | 45,000
最大长度 (in): 135 | 135
公称宽度 (in): 192 | 192
曲轴中心线 (in): 24 | 24

6 Throw — 主要尺寸与性能
KBU | KBZ
额定功率: 7,800 | 7,800
行程 (in): 5.75 | 6.75
最大转速: 1,200 | 1,000
活塞速度: 1,150 | 1,125
连杆直径 (in): 2.875 | 2.875
连杆总载荷 (lbs): 150,000 | 150,000
拉伸 (lbs): 75,000 | 75,000
压缩 (lbs): 80,000 | 80,000
平均重量 (lbs): 68,000 | 68,000
最大长度 (in): 183 | 183
公称宽度 (in): 192 | 192
曲轴中心线 (in): 24 | 24

特性 / 技术规格

• 型号：KBU / KBZ
• 按 throw 的额定功率范围：2 Throw = 2,600 hp；4 Throw = 5,200 hp；6 Throw = 7,800 hp（表中为 KBU 与 KBZ 每 throw 的数值）
• 行程选项：KBU 5.75 in；KBZ 6.75 in
• 最大转速：KBU 最多 1,200 rpm；KBZ 最多 1,000 rpm
• 活塞速度：视配置约为 1,125–1,150 ft/min
• 连杆直径：2.875 in
• 连杆总载荷能力：150,000 lbs
• 拉伸能力：75,000 lbs
• 压缩能力：80,000 lbs
• 单机平均重量随配置不同（示例：2-Throw 为 24,000 lbs；4-Throw 为 45,000 lbs；6-Throw 为 68,000 lbs）
• 最大长度示例：86 in（2-Throw）、135 in（4-Throw）、183 in（6-Throw）
• 公称宽度：192 in
• 曲轴中心线：24 in
