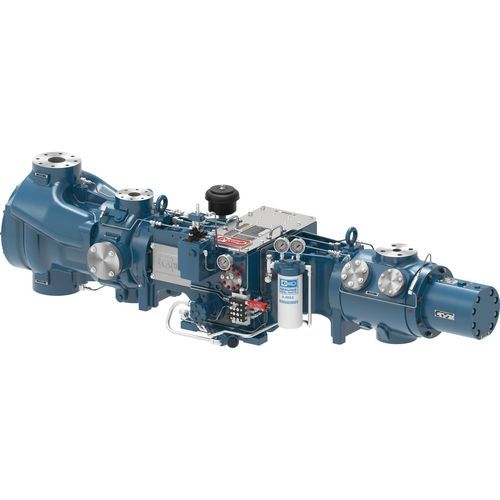

气体压缩机组 JGN

活塞高压多级

概述

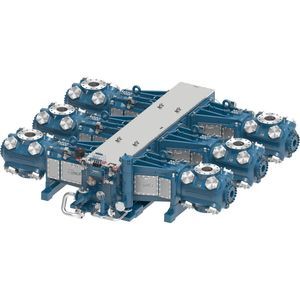

分体式往复式压缩机，设计用于与高速发动机配套以满足气田作业需求。JGN 和 JGQ 可提供高压气缸选项，适用于气举和 CNG 车辆加注等工况。

应用与机架
客户可将 JGN 与 JGQ 以 1 拐或 2 拐配置用于三级压缩或小功率租赁机组。两款机架的典型机架功率约为 250–280 BHP，能够在苛刻的现场气体条件下运行。可选的气阀和卸荷装置便于在现场条件变化时调整配置。

技术参数 — 1 拐
JGN | JGQ
额定功率：126 | 140 hp (94 | 104 kW)
行程：3.5 | 3.0 in (89 | 76 mm)
最高转速：1,500 | 1,800 rpm
活塞速度：875 | 900 ft/min (4.5 | 4.6 m/s)
活塞杆直径：1.125 | 1.125 in (29 | 29 mm)
活塞杆总载荷：18,000 | 20,000 lbs (80 | 89 kN)
拉伸载荷：9,000 | 10,000 lbs (40 | 44 kN)
压缩载荷：10,000 | 11,000 lbs (44 | 49 kN)
平均重量：1,400 | 1,400 lbs (635 | 635 kg)
最大长度：37 | 37 in (940 | 940 mm)
标称宽度：62 | 62 in (1,575 | 1,575 mm)
曲轴中心线：9.25 | 9.25 in (235 | 235 mm)

技术参数 — 2 拐
JGN | JGQ
额定功率：252 | 280 hp (188 | 209 kW)
行程：3.5 | 3.0 in (89 | 76 mm)
最高转速：1,500 | 1,800 rpm
活塞速度：875 | 900 ft/min (4.5 | 4.6 m/s)
活塞杆直径：1.125 | 1.125 in (29 | 29 mm)
活塞杆总载荷：18,000 | 20,000 lbs (80 | 89 kN)
拉伸载荷：9,000 | 10,000 lbs (40 | 44 kN)
压缩载荷：10,000 | 11,000 lbs (44 | 49 kN)
平均重量：2,200 | 2,200 lbs (998 | 998 kg)
最大长度：34 | 34 in (864 | 864 mm)
标称宽度：83 | 83 in (2,108 | 2,108 mm)
曲轴中心线：9.25 | 9.25 in (235 | 235 mm)

产品特性

• 精密轴瓦：主轴承与连杆轴承经精密加工，采用三层金属结构以确保稳定承载。
• 通用卸荷装置：大多数气缸可选装手动缸头端可变容积余隙腔（VVCP），部分工况可提供气动吸气阀卸荷器。
• 高效阀门：板片式阀门适用于现代转速，标准配置非金属密封件，阀门选择符合低阀速度标准。
• 创新气缸：气缸设计适应较宽压力范围，可按需组合多种配置以实现目标流量与压力。Ariel 7 Performance Software 用于配置建模。

材料

• 灰铸铁曲轴箱：锻造钢曲轴、灰铸铁十字头导向、三层金属主轴承。
• 球墨铸铁十字头：合金钢十字头销。
• 锻钢连杆：青铜十字头销衬套、三层金属连杆轴承、8 级强度螺栓。

说明 / 技术规格

• 型号：JGN 与 JGQ（提供 1 拐 与 2 拐 配置）。
• 主要应用：气田、气举、CNG 车辆加注、小功率租赁机组、三级压缩配置。
• 机架功率示例：约 250–280 BHP，视配置而定。
• 阀门与卸荷选项：手动 VVCP、缸头端可变容积腔、有限的气动吸气阀卸荷器。
• 可使用 Ariel 7 Performance Software 对压缩机配置进行建模与设计。
