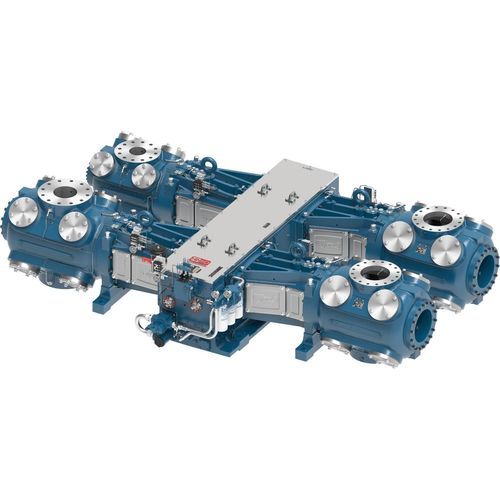

活塞压缩机 KBT

往复式用于工艺气体气体

产品概述
Ariel 的 KBK 和 KBT 是为天然气与石油油田连续运行设计的往复式压缩机。其结构采用加固件与多种气缸选项，既可满足标准工况，又可配置专用方案，多缸组合时总功率可达 5,520 BHP。

产品特性

• 高强度螺栓连接：所有受力接头采用 8 级螺栓，阀盖处使用抗疲劳螺栓，确保连接强度。
• 刚性连杆：锻钢连杆，四螺栓重型 I 型截面，提升耐久性。
• 坚固十字头：Ariel 一体式十字头，配备硬化磨光的十字头销，并在上下部位采用直接全压润滑以减少磨损。
• 多用途气缸：气缸与阀门设计可在宽压力范围内使用，气缸可按需组合以实现指定的流量与排气压力。
• Ariel 7 性能软件：为工程师提供压缩机包的建模与配置功能，可调用历史与当前气缸设计用于复制或新机设计。

材料

• 灰铸铁曲轴箱：锻钢曲轴、灰铸铁十字头导向、青铜止推轴承、三层金属主轴承。
• 球墨铸铁十字头：合金钢十字头销。
• 锻钢连杆：青铜十字头销衬套、三层金属连杆轴承、8 级强度螺栓。

2 Throw（关键参数）
Parameter | KBK | KBT
Rated Power | 1,840 BHP | 1,840 BHP
Stroke (in) | 6 | 5
Max RPM | 1,200 | 1,500
Piston Speed | 1,200 | 1,250
Rod Diameter (in) | 2.0 | 2.0
Total Rod Load (lbs) | 92,000 | 92,000
Tension (lbs) | 46,000 | 46,000
Compression (lbs) | 50,000 | 50,000
Average Weight (lbs) | 11,500 | 11,500
Max Length (in) | 58 | 58
Nominal Width (in) | 169 | 169
Crankshaft Centerline (in) | 17 | 17

4 Throw（关键参数）
Parameter | KBK | KBT
Rated Power | 3,680 BHP | 3,680 BHP
Stroke (in) | 6 | 5
Max RPM | 1,200 | 1,500
Piston Speed | 1,200 | 1,250
Rod Diameter (in) | 2.0 | 2.0
Total Rod Load (lbs) | 92,000 | 92,000
Tension (lbs) | 46,000 | 46,000
Compression (lbs) | 50,000 | 50,000
Average Weight (lbs) | 22,500 | 22,500
Max Length (in) | 101 | 101
Nominal Width (in) | 169 | 169
Crankshaft Centerline (in) | 17 | 17

6 Throw（关键参数）
Parameter | KBK | KBT
Rated Power | 5,520 BHP | 5,520 BHP
Stroke (in) | 6 | 5
Max RPM | 1,200 | 1,500
Piston Speed | 1,200 | 1,250
Rod Diameter (in) | 2.0 | 2.0
Total Rod Load (lbs) | 92,000 | 92,000
Tension (lbs) | 46,000 | 46,000
Compression (lbs) | 50,000 | 50,000
Average Weight (lbs) | 35,500 | 35,500
Max Length (in) | 147 | 147
Nominal Width (in) | 169 | 169
Crankshaft Centerline (in) | 17 | 17

补充说明
Ariel 的气缸模块化设计支持数百种组合，可满足特定流量与压力要求。建议在为天然气与石油油田工程指定 KBK/KBT 方案时，使用 Ariel 7 软件进行建模与选型。
