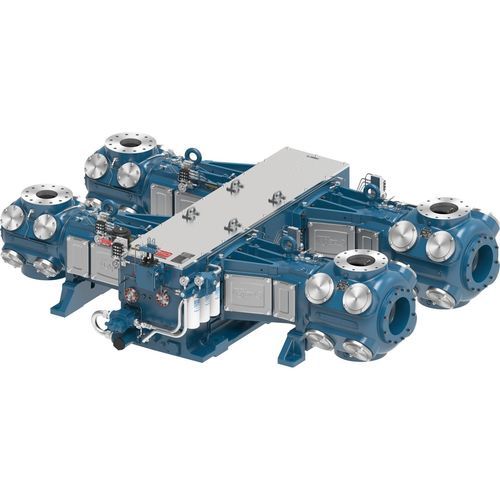

往复式压缩机 KBE

天然气电动固定式

概述
Ariel KBE 是一款中端可分离往复式压缩机，为天然气汇集和压缩租赁市场的需求而设计、制造并提供支持。该机型可在两冲程或四冲程机架上配置多种气缸组合，结合了 KB 型设计的更高杆载荷与刚性及 E 型缸的成本优势。其强度与多用途性使 KBE 适用于合同压缩车队。

主要特性

• 重载曲轴：由 Ariel 专门制造的锻钢精加工曲轴，带一体式配重。
• 全压润滑：机架驱动润滑油泵将冷却油通过全流量油滤输送至机架的所有运动部件；分油块系统向气缸套和活塞杆填料计量供油。
• 坚固曲壳：重肋高强度灰铸铁底座，配备 Ariel 可拆卸铝制上盖，延长使用寿命且便于检修。
• 创新气缸：通用气缸设计适用于宽压范围，采用兼顾可靠性与性能的阀门；气缸可按需组合成数百种配置，并用 Ariel 7 Performance 软件建模。

材料

• 灰铸铁曲壳：锻钢曲轴、灰铸铁十字头导向、青铜推力轴承、三元金属主轴承。
• 球墨铸铁十字头：合金钢十字头销。
• 锻钢连杆：青铜十字头销套、三元金属连杆轴承、8级紧固件。

2冲程 — 关键数据
KBE
额定功率：1,300
行程 (in)：5 (127 mm)
最大转速：1,500
活塞速度：1,167
连杆直径 (in)：2.0 (51 mm)
连杆总载荷 (lbs)：74,000
拉力 (lbs)：37,000
压缩力 (lbs)：40,000
平均重量 (lbs)：7,400
最大长度 (in)：58 (1,473 mm)
名义宽度 (in)：169 (4,293 mm)
曲轴中心高度 (in)：17 (432 mm)

4冲程 — 关键数据
KBE
额定功率：2,600
行程 (in)：5 (127 mm)
最大转速：1,500
活塞速度：1,167
连杆直径 (in)：2.0 (51 mm)
连杆总载荷 (lbs)：74,000
拉力 (lbs)：37,000
压缩力 (lbs)：40,000
平均重量 (lbs)：17,000
最大长度 (in)：101 (2,565 mm)
名义宽度 (in)：169 (4,293 mm)
曲轴中心高度 (in)：17 (432 mm)

附加说明
目标应用：天然气汇集与压缩租赁市场；在两冲或四冲机架上提供多种气缸配置。

技术规格 / 参数

• 型号：KBE
• 类型：可分离往复式压缩机，中端
• 机架配置：2冲和4冲
• 额定功率（2冲）：1,300
• 额定功率（4冲）：2,600
• 行程：5 in (127 mm)
• 最大转速：1,500
• 活塞速度：1,167
• 连杆直径：2.0 in (51 mm)
• 连杆总载荷：74,000 lbs (329 kN)
• 拉力：37,000 lbs (165 kN)
• 压缩力：40,000 lbs (178 kN)
• 平均重量（2冲）：7,400 lbs (3,357 kg)
• 平均重量（4冲）：17,000 lbs (7,711 kg)
• 最大长度：58 in (2冲) / 101 in (4冲)
• 名义宽度：169 in (4,293 mm)
• 曲轴中心高度：17 in (432 mm)
• 曲轴：锻钢，精密加工并带一体式配重
• 润滑：机架驱动润滑油泵、全流量油滤、分油块向气缸供油
• 曲壳：灰铸铁铸造底座，配可拆卸铝制上盖
