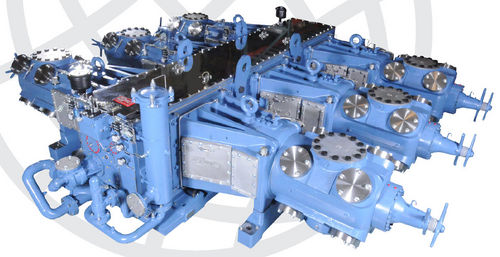

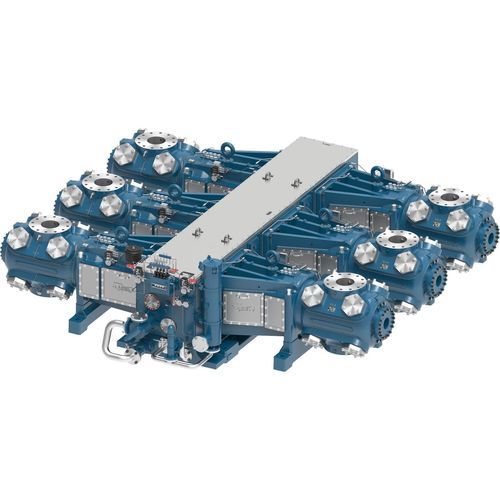

往复式压缩机 KBZ

用于工艺气体天然气无电机

概述
KBU 与 KBZ 为大型可分离式中速往复式压缩机，适用于需要大功率驱动和高压缩能力的工况。该系列机架可承受最高 150,000 lb 的活塞杆总载荷，并提供多种抛数配置以满足现场需求。

应用场景
常用于管道传输、中游天然气处理、天然气储存及其它吸入条件波动且需要精确容量控制的工业场合。

性能 — 按抛数汇总
2 抛
KBU | KBZ
额定功率: 2,600 | 2,600
行程 (in): 5.75 | 6.75
最高转速: 1,200 | 1,000
活塞速度: 1,150 | 1,125
连杆直径 (in): 2.875 | 2.875
活塞杆总载荷 (lbs): 150,000 | 150,000
平均重量 (lbs): 24,000 | 24,000
最大长度 (in): 86 | 86
公称宽度 (in): 192 | 192
曲轴中心线 (in): 24 | 24

4 抛
KBU | KBZ
额定功率: 5,200 | 5,200
行程 (in): 5.75 | 6.75
最高转速: 1,200 | 1,000
活塞速度: 1,150 | 1,125
连杆直径 (in): 2.875 | 2.875
活塞杆总载荷 (lbs): 150,000 | 150,000
平均重量 (lbs): 45,000 | 45,000
最大长度 (in): 135 | 135
公称宽度 (in): 192 | 192
曲轴中心线 (in): 24 | 24

6 抛
KBU | KBZ
额定功率: 7,800 | 7,800
行程 (in): 5.75 | 6.75
最高转速: 1,200 | 1,000
活塞速度: 1,150 | 1,125
连杆直径 (in): 2.875 | 2.875
活塞杆总载荷 (lbs): 150,000 | 150,000
平均重量 (lbs): 68,000 | 68,000
最大长度 (in): 183 | 183
公称宽度 (in): 192 | 192
曲轴中心线 (in): 24 | 24

产品特性

• 高效油滤：筒式过滤器，额定 1 微米 / 绝对 12 微米。
• 多功能卸载装置：多数气缸提供头端手动可变容积间隙（VVCP）；吸气阀气动卸载器有限提供。
• 高强度螺栓：载荷连接处采用级别 8 螺栓，阀盖处采用抗疲劳设计螺栓以确保固定强度。

材料

• 灰铸铁曲轴箱：锻钢曲轴、灰铸铁十字头导轨、青铜止推轴承、三金属主轴承。
• 球墨铸铁十字头：合金钢十字头销。
• 锻钢连杆：十字头销套为青铜，连杆轴承为三金属，紧固螺栓为 8 级强度。

创新气缸
Ariel 的气缸通过采用在可靠性与性能之间取得平衡的阀门设计，可在较宽压力范围内工作而不降低性能。可选气缸覆盖各机架的功率与活塞杆载荷能力，并可按多种组合形式配置，以实现所需的气体流量与压力。Ariel 7 性能软件用于为特定应用建模并设计压缩机配置。

技术规格

• 系列 / 型号：KBU / KBZ。
• 行程：KBU 5.75 in (146 mm)；KBZ 6.75 in (171 mm)。
• 最高转速：KBU 1,200；KBZ 1,000。
• 活塞杆直径：2.875 in (73 mm)。
• 活塞杆总载荷能力：150,000 lbs；拉伸：75,000 lbs；压缩：80,000 lbs。
• 按配置额定功率：2 抛 2,600；4 抛 5,200；6 抛 7,800（按型号规定的数值）。
• 按配置的近似重量：24,000 lbs（2 抛）；45,000 lbs（4 抛）；68,000 lbs（6 抛）。
• 最大长度（in）：86（2 抛）；135（4 抛）；183（6 抛）。公称宽度（in）：192。曲轴中心线（in）：24。
