往复式压缩机 JGR

活塞天然气电动

产品概述

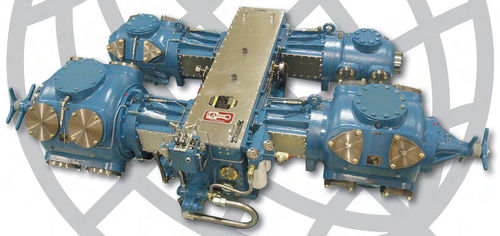

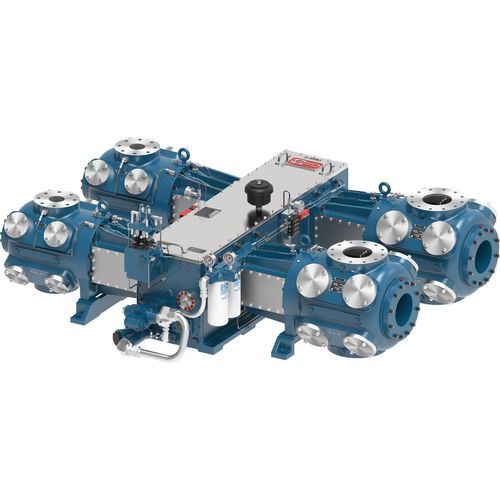

Ariel JGR 是一款中型分离式往复式压缩机，专为中等产量井的现场天然气汇集设计。该机型易于与电动机和天然气发动机配套，提供最高可达860 BHP 的配置。JGR 常用于常规集气井以及分布式集气系统的主机压缩机。

技术参数 — 2-throw
型号：JGR
额定功率：430 BHP
行程：4.25 in
最高转速：1,200 rpm
活塞速度：850（按页面所示）
连杆直径：1.5 in
连杆总载荷：32,000 lbs
拉力：16,000 lbs
压缩力：20,000 lbs
平均重量：4,800 lbs
最大长度：41 in
公称宽度：104 in
曲轴中心线：12 in

技术参数 — 4-throw
型号：JGR
额定功率：860 BHP
行程：4.25 in
最高转速：1,200 rpm
活塞速度：850（按页面所示）
连杆直径：1.5 in
连杆总载荷：32,000 lbs
拉力：16,000 lbs
压缩力：20,000 lbs
平均重量：9,600 lbs
最大长度：78 in
公称宽度：104 in
曲轴中心线：12 in

产品特点
全压润滑系统
机架驱动的润滑油泵通过全流量机油滤清器向机架的所有活动部件供应冷却油。分配块系统向气缸缸套和连杆密封提供定量润滑油。

重载曲轴
曲轴为锻钢材质，精密加工并配有一体式配重，由 Ariel Corporation 专为 JGR 机架制造。

高强度紧固件
受载接头采用 8 级螺栓，阀盖处采用抗疲劳设计螺栓，确保整机紧固强度。

创新气缸
Ariel 的气缸可在宽压范围内使用，采用在可靠性与性能之间平衡的阀门设计。对于每种机架尺寸，气缸系列可充分利用该机架的马力和连杆载荷能力。气缸可组合成众多配置；Ariel 7 性能软件用于工程模拟与配置设计。

材料

• 灰铸铁曲轴箱：锻钢曲轴、灰铸铁十字头导向、三元金属主轴承
• 球墨铸铁十字头：合金钢十字头销

• 锻钢连杆：十字头销青铜套、三元金属连杆轴承、8 级拉力螺栓

附加图片与装配视图
提供小型机架和部件的拆解及装配视图，以说明机架、十字头和连杆的结构。

技术规格

• 产品：Ariel JGR（中型分离式往复式压缩机）
• 应用：中等产量井的现场集气；可与电动机和天然气发动机配套
• 可用配置：最高 860 BHP
• 2-throw — 额定功率：430 BHP；行程：4.25 in；最高转速：1,200 rpm；活塞速度：850；连杆直径：1.5 in；连杆总载荷：32,000 lbs；拉力：16,000 lbs；压缩力：20,000 lbs；平均重量：4,800 lbs；最大长度：41 in；公称宽度：104 in；曲轴中心线：12 in
• 4-throw — 额定功率：860 BHP；行程：4.25 in；最高转速：1,200 rpm；活塞速度：850；连杆直径：1.5 in；连杆总载荷：32,000 lbs；拉力：16,000 lbs；压缩力：20,000 lbs；平均重量：9,600 lbs；最大长度：78 in；公称宽度：104 in；曲轴中心线：12 in
