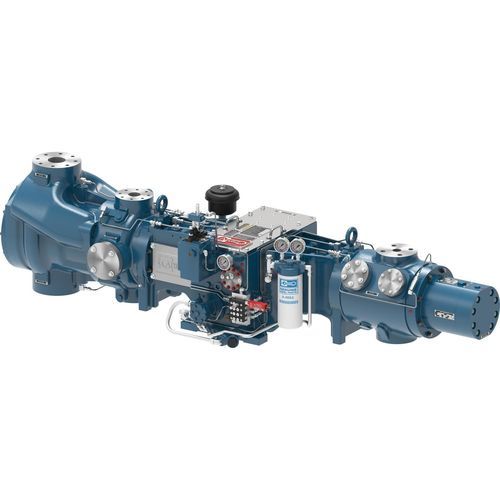

气体压缩机组 JGQ

活塞高压单级

概述
Ariel JGN 与 JGQ 分体式往复式压缩机，专为气田作业和 CNG 车辆加注设计。可与高速发动机配套，支持高压气缸与可配置的阀门/卸荷器选项，以适应不同的现场与加注条件。

应用与车队使用
适用于气举、小管线现场气体服务和 CNG 车辆加注站。运营商与租赁车队常在 250–280 BHP 级别机架中，选用 JGN 与 JGQ 作为单级或多级（含三级）压缩列的配置。

产品特性

• 精密轴瓦：主轴和连杆轴瓦采用精密加工的三层金属材料，保证对中与寿命一致性。
• 多用途卸荷装置：多数气缸可装手动缸头端可变容积余隙腔（VVCP）；部分应用提供气动吸气阀卸荷器。
• 高效气阀：板式气阀为现代转速设计，标准配备非金属密封件；气阀选型符合既定的低阀速度标准。
• 模块化气缸：气缸设计可在宽压力范围内可靠运行，可按多种配置组合以提供所需气量与压力。Ariel 7 性能软件用于配置建模。

材料

• 灰铸铁曲轴箱：锻钢曲轴、灰铸铁十字头导向、三层金属主轴承。
• 球墨铸铁十字头：合金钢十字头销。
• 锻钢连杆：青铜十字头销衬套、三层金属连杆轴承、8 级强度螺栓。

性能与尺寸 — 1 拐
JGN / JGQ
额定功率：126 / 140 HP (94 / 104 kW)
行程：3.5 in / 89 mm — 3.0 in / 76 mm
最高转速：1,500 / 1,800 RPM
活塞速度：875 / 900 ft/min (~4.5 / 4.6 m/s)
活塞杆直径：1.125 in (29 mm)
活塞杆总载荷：18,000 / 20,000 lbs (≈80 / 89 kN)
拉伸 / 压缩：9,000 / 10,000 lbs — 10,000 / 11,000 lbs (≈40 / 44 kN — 44 / 49 kN)
平均重量：1,400 lbs (≈635 kg)
最大长度：37 in (≈940 mm)
标称宽度：62 in (≈1,575 mm)
曲轴中心线：9.25 in (≈235 mm)

性能与尺寸 — 2 拐
JGN / JGQ
额定功率：252 / 280 HP (188 / 209 kW)
行程：3.5 in / 89 mm — 3.0 in / 76 mm
最高转速：1,500 / 1,800 RPM
活塞速度：875 / 900 ft/min (~4.5 / 4.6 m/s)
活塞杆直径：1.125 in (29 mm)
活塞杆总载荷：18,000 / 20,000 lbs (≈80 / 89 kN)
拉伸 / 压缩：9,000 / 10,000 lbs — 10,000 / 11,000 lbs (≈40 / 44 kN — 44 / 49 kN)
平均重量：2,200 lbs (≈998 kg)
最大长度：34 in (≈864 mm)
标称宽度：83 in (≈2,108 mm)
曲轴中心线：9.25 in (≈235 mm)

附加说明
为小管线现场气体和 CNG 加注而设计；支持多种阀门和卸荷器选项，以适应气体成分和现场条件变化。有关具体气缸与气阀组合，请咨询 Ariel 性能软件与制造方。

技术规范

• 型号：Ariel JGN 与 JGQ（提供 1-throw 与 2-throw 配置）
• 适用场景：气举、现场气田、小管线服务、CNG 加注站
• 配置：单级与多级（可配置为三级）
• 可选项：高压气缸、手动 VVCP、气动卸荷器、不同材质与配置的气阀
• 详细尺寸与载荷见性能与尺寸章节
