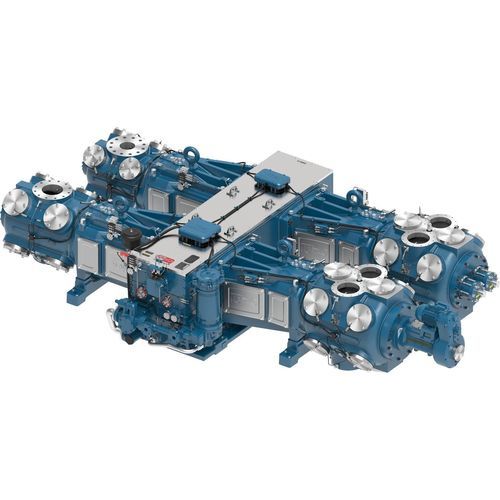

往复式压缩机 KBC

活塞用于工艺气体天然气

概述
KBC/KBD/KBF 为 Ariel 大型框架中速往复式压缩机，设计用于与电动机或天然气发动机配套。适用于需高功率驱动的大容量压缩工程，包括天然气集输与处理、管道运输与储存、工艺与工业气体、碳捕集等。结构紧凑，功率密度高，振动小，并在运行与维护方面为业主/操作方带来便利。

产品特性

• 高效阀门：板式阀门针对现代转速优化，标配非金属密封元件；阀门选型符合低阀速标准。
• 重载曲轴：Ariel 制造的锻钢精加工曲轴，带一体式配重。
• 改进的导向支承：KB 风格倾斜导向，采用通孔螺栓，增强强度和刚性。
• 多用途气缸：气缸适用于宽压力范围，可按需组合多种配置；使用 Ariel 7 性能软件进行建模与配置。

材料

• 灰铸铁曲轴箱：锻钢曲轴、灰铸铁十字头导向、青铜推力轴承、三合金主轴承。
• 球墨铸铁十字头：合金钢十字头销。
• 锻钢连杆：青铜十字头销衬套、三合金连杆轴承、8级拉紧螺栓。

技术参数 — 2-throw
KBC | KBD | KBF
额定功率 (BHP): 2,400 | 2,400 | 2,400
行程 (in): 7.0 | 6.0 | 5.0
最高转速: 1,000 | 1,200 | 1,400
活塞速度 (FPM): 1,167 | 1,200 | 1,167
连杆直径 (in): 2.5 | 2.5 | 2.5
连杆总载荷 (lbs): 132,000 | 132,000 | 132,000
拉力 (lbs): 66,000 | 66,000 | 66,000
压缩力 (lbs): 69,000 | 69,000 | 69,000
平均重量 (lbs): 16,300 | 16,300 | 16,300
最大长度 (in): 64 | 64 | 64
公称宽度 (in): 185 | 185 | 185
曲轴中心线 (in): 21 | 21 | 21

技术参数 — 4-throw
KBC | KBD | KBF
额定功率 (BHP): 4,800 | 4,800 | 4,800
行程 (in): 7.0 | 6.0 | 5.0
最高转速: 1,000 | 1,200 | 1,400
活塞速度 (FPM): 1,167 | 1,200 | 1,167
连杆直径 (in): 2.5 | 2.5 | 2.5
连杆总载荷 (lbs): 132,000 | 132,000 | 132,000
拉力 (lbs): 66,000 | 66,000 | 66,000
压缩力 (lbs): 69,000 | 69,000 | 69,000
平均重量 (lbs): 33,600 | 33,600 | 33,600
最大长度 (in): 115 | 115 | 115
公称宽度 (in): 185 | 185 | 185
曲轴中心线 (in): 21 | 21 | 21

技术参数 — 6-throw
KBC | KBD | KBF
额定功率 (BHP): 7,200 | 7,200 | 7,200
行程 (in): 7.0 | 6.0 | 5.0
最高转速: 1,000 | 1,200 | 1,400
活塞速度 (FPM): 1,167 | 1,200 | 1,167
连杆直径 (in): 2.5 | 2.5 | 2.5
连杆总载荷 (lbs): 132,000 | 132,000 | 132,000
拉力 (lbs): 66,000 | 66,000 | 66,000
压缩力 (lbs): 69,000 | 69,000 | 69,000
平均重量 (lbs): 50,050 | 50,050 | 50,050
最大长度 (in): 158 | 158 | 158
公称宽度 (in): 185 | 185 | 185
曲轴中心线 (in): 21 | 21 | 21

技术规格

• 品牌: Ariel
• 型号: KBC / KBD / KBF（大型机架，中速往复式压缩机）
• 功率能力: 2,400 BHP（2-throw）、4,800 BHP（4-throw）、7,200 BHP（6-throw）
• 典型应用: 天然气采集/处理、管道运输与储存、工艺与工业气体、碳捕集
• 阀门类型: 板式阀门，标配非金属密封元件
• 材料: 灰铸铁曲轴箱、球墨铸铁十字头、锻钢连杆
• 曲轴中心线: 21 in
• 公称宽度: 185 in
