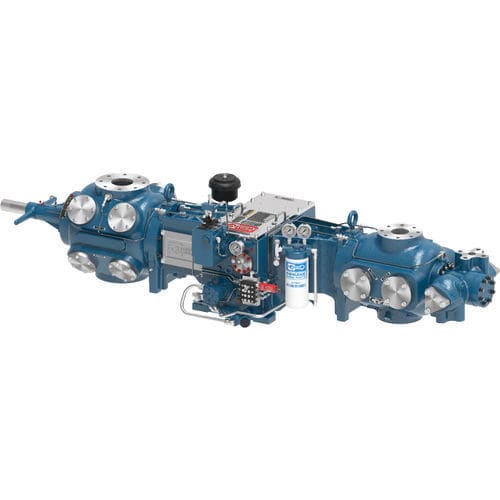

气体压缩机组 JGP

活塞多级

产品概述

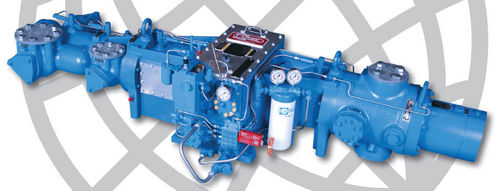

Ariel JGM 与 JGP 为紧凑型往复式压缩机，适用于集气、气举及 CNG 场景。该系列可与多种高速发动机配套，最高可处理 170 BHP。机架提供 1 拐与 2 拐配置，借助丰富的气缸库可实现最多 4 级压缩。

应用

• 井口压缩与气田集气
• 气举系统与上游气体处理
• 小到中等规模的 CNG 压缩车队

产品特性

• 坚固的十字头：整体式十字头，配备硬化研磨钢销和上下全压润滑，最大限度降低磨损。
• 通用卸荷装置：多数气缸可配置手动缸头端可变容积余隙腔（VVCP）；部分应用可选气动吸气阀卸荷器。
• 高效油滤：非旁通旋压式机油滤清器，标称 5 微米，绝对 17 微米。
• 创新气缸设计：气缸可在宽压力范围内使用，并可多种组合以满足特定容积与压力需求；使用 Ariel 7 性能软件进行建模与设计。

材料

• 灰铸铁曲轴箱：锻钢曲轴、灰铸铁十字头导向、三层金属主轴承。
• 灰铸铁十字头：合金钢十字头销。
• 球墨铸铁连杆：青铜十字头销衬套、三金属连杆轴承、8 级拉力螺栓。

技术参数 — 1 拐
JGM | JGP
额定功率: 85 | 85
行程 (in): 3.5 | 3.0
最高转速: 1,500 | 1,800
活塞速度: 875 | 900
活塞杆直径 (in): 1.125 | 1.125
活塞杆总载荷 (lbs): 12,000 | 12,000
拉伸 (lbs): 6,000 | 6,000
压缩 (lbs): 7,000 | 7,000
平均重量 (lbs): 1,400 | 1,400
最大长度 (in): 37 | 37
标称宽度 (in): 62 | 62
曲轴中心线 (in): 9.25 | 9.25

技术参数 — 2 拐
JGM | JGP
额定功率: 170 | 170
行程 (in): 3.5 | 3.0
最高转速: 1,500 | 1,800
活塞速度: 875 | 900
活塞杆直径 (in): 1.125 | 1.125
活塞杆总载荷 (lbs): 12,000 | 12,000
拉伸 (lbs): 6,000 | 6,000
压缩 (lbs): 7,000 | 7,000
平均重量 (lbs): 2,200 | 2,200
最大长度 (in): 34 | 34
标称宽度 (in): 83 | 83
曲轴中心线 (in): 9.25 | 9.25

附加说明
紧凑型 small-line 机架设计用于与多种高速发动机配套。通过气缸库可实现多达 4 级压缩。可提供产品规格表以获取详细配置与订购信息。

特性 / 规格

• 最大额定功率：可达 170 BHP（取决于机架和配置）
• 机架配置：1 拐与 2 拐
• 行程选项：3.5 in（JGM）与 3.0 in（JGP）
• 最高转速：最高可达 1,800 RPM（取决于配置）
• 活塞速度：875–900（制造商表）
• 活塞杆直径：1.125 in；活塞杆总载荷：12,000 lbs
• 平均重量：1,400 lbs（1 拐）和 2,200 lbs（2 拐），视配置而定
• 曲轴中心线：9.25 in
• 油滤：旋压式非旁通滤清器，5 微米标称 / 17 微米绝对
