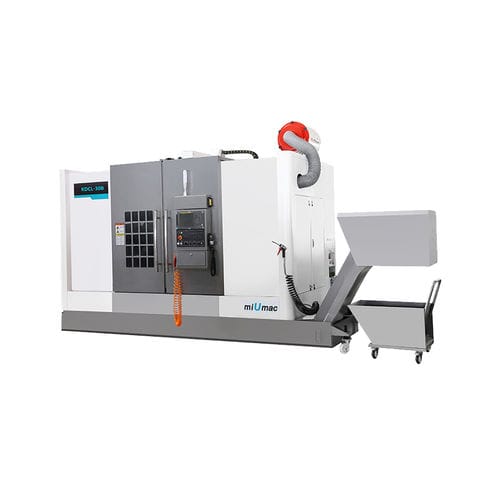

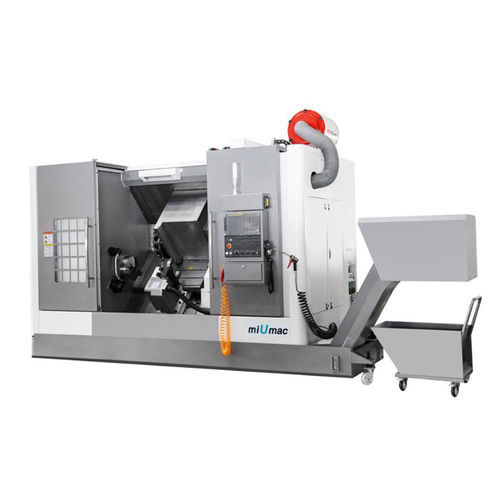

CNC数控车削加工中心 KDCL-30B
双轴斜凳A2-11

CNC数控车削加工中心 - KDCL-30B - Zhejiang KAIDA Machine Tool CO., LTD. - 双轴 / 斜凳 / A2-11

添加到我的收藏夹

添加到产品对比表

产品规格型号

操控类型: CNC数控
轴数量: 双轴
结构: 斜凳
主轴头: A2-11
工具数量: 12工具
传动系统: 带式加力
应用: 复杂部件, 用于机轴加工
性能: 高精度, 高刚性, 高效率, 高性能, 高效率, 大容量
直径: 600 mm
(23.62 in)
旋转速度: 1,600 rpm
(10,053.096 rad.min-1)
最大切割直径: 500 mm
(20 in)
最大切割长度: 1,000 mm
(39 in)
行程X: 270 mm
(11 in)
Z轴: 1,060 mm
(42 in)
快进X: 16 m/min
快进Z: 12 m/min
标准功率: 22 kW
(29.9 hp)
整体长度: 5,600 mm
(220 in)
整体宽度: 1,900 mm
(75 in)
总高度: 2,150 mm
(85 in)
重量: 8,000 kg
(17,637 lb)

产品介绍

多功能数控车床 1. 本机采用数控系统，功能齐全，可靠性高。 2. 该机采用机、电、液一体化设计，结构紧凑。 3. X、Z轴均采用箱形导轨，刚性好，精度高。项目 - 单位 - KDCL-30B 行程 - - 最大回转直径 - 毫米 - Ø600 盘类零件最大切削直径 - 毫米 - Ø500 轴类零件最大切削直径 - 毫米 - Ø320 最大切削长度（卡盘端面到尾座中心） - 毫米 - 1000 主轴中心距地面距离 - 毫米 - 1150 X轴最大行程 - 毫米 - 270 Z轴最大行程 - 毫米 - 1060 主轴 - - 主轴鼻 - - A₂-11 主轴孔径 - 毫米 - Ø105 主轴驱动方式 - - 皮带传动最大主轴转速 - 转/分 - 1600 主轴电机功率 - 千瓦 - 22 主轴前端直径 - 毫米 - Ø160 液压卡盘直径 - 英寸 - 进给 - - X/Z轴快速进给 - 米/分 - 16/12 X/Z轴伺服电机功率 - 千瓦 - 3.1/3.1 刀塔 - - 刀柄尺寸（方形） - 毫米 - 32×32 刀位数 - - 8 最大刀具尺寸（刀具直径×长度） - 毫米 - 25×25 刀塔伺服电机功率 - 千瓦 - 1.3 工作台 - - 工作台最大直径 - 毫米 - Ø320 工作台最大行程 - 毫米 - 400 工作台最大载重 - 公斤 - 100 工作台转速范围 - 转/分 - 0-1500 工作台伺服电机功率 - 千瓦 - 0.75 数控系统 - - 数控系统 - - Fanuc 0i Mate-TD 外形尺寸（长×宽×高） - 毫米 - 3182×1886×1920 整机重量 - 公斤 - 7200
