CNC数控车削加工中心 KDCL-35B
双轴斜凳A2-11

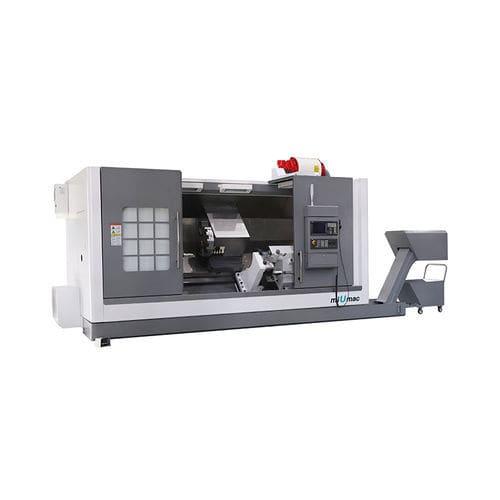

CNC数控车削加工中心 - KDCL-35B - Zhejiang KAIDA Machine Tool CO., LTD. - 双轴 / 斜凳 / A2-11

CNC数控车削加工中心 - KDCL-35B - Zhejiang KAIDA Machine Tool CO., LTD. - 双轴 / 斜凳 / A2-11 - 图像 - 2

CNC数控车削加工中心 - KDCL-35B - Zhejiang KAIDA Machine Tool CO., LTD. - 双轴 / 斜凳 / A2-11 - 图像 - 3

添加到我的收藏夹

添加到产品对比表

产品规格型号

操控类型: CNC数控
轴数量: 双轴
结构: 斜凳
主轴头: A2-11
工具数量: 12工具
传动系统: 带式加力
应用: 复杂部件, 用于机轴加工
性能: 高刚性, 高效率, 高性能, 精准, 高效率, 大容量
直径: 700 mm
(27.56 in)
旋转速度: 1,600 rpm
(10,053.096 rad.min-1)
最大切割直径: 600 mm
(24 in)
最大切割长度: 1,500 mm
(59 in)
行程X: 325 mm
(13 in)
Z轴: 1,550 mm
(61 in)
快进X: 16 m/min
快进Z: 12 m/min
标准功率: 22 kW
(29.9 hp)
整体长度: 6,200 mm
(244 in)
整体宽度: 1,980 mm
(78 in)
总高度: 2,260 mm
(89 in)
重量: 9,000 kg
(19,842 lb)

产品介绍

X、Z轴采用精密直线导轨，无间隙，刚性好，精度高。方便稳定的自动润滑。项目 - 单位 - KDCL-35B 行程 - - 床身最大回转直径 - 毫米 - Ø700 盘类零件最大切削直径 - 毫米 - Ø600 轴类零件最大切削直径 - 毫米 - Ø470 最大切削长度（卡盘端面到中心） - 毫米 - 1500 主轴中心到地面距离 - 毫米 - 1150 X轴最大行程 - 毫米 - 325 Z轴最大行程 - 毫米 - 1550 主轴 - - 主轴端部 - - A₂-11 主轴通孔直径 - 毫米 - Ø105 主轴驱动方式 - - 皮带驱动主轴最高转速 - 转/分 - 1600 主轴电机功率 - 千瓦 - 22 主轴前端直径 - 毫米 - Ø160 进给 - - X/Z轴快速进给 - 米/分钟 - 16/12 X/Z轴伺服电机功率 - 千瓦 - 4/7 刀塔 - - 刀位数 - - 12 外径刀杆尺寸 - 毫米 - 32×32 内径刀杆最大尺寸 - 毫米 - Ø50 旋转刀具最大转速 - 转/分 - / 动力刀塔电机 - 千瓦 - / 动力刀具套筒 - - / 尾座 - - 尾座套筒直径 - 毫米 - Ø120 尾座套筒行程 - 毫米 - 200 尾座套筒锥孔 - - MT NO.6 其他 - - 床身结构 - - 45° 斜床身总功率容量 - 千伏安 - 40 冷却泵功率 - 瓦 - 750 润滑泵容量 - 升 - 1.8 外形尺寸（长×宽×高） - 毫米 - 6200×1980×2260 净重 - 千克 - 9000
