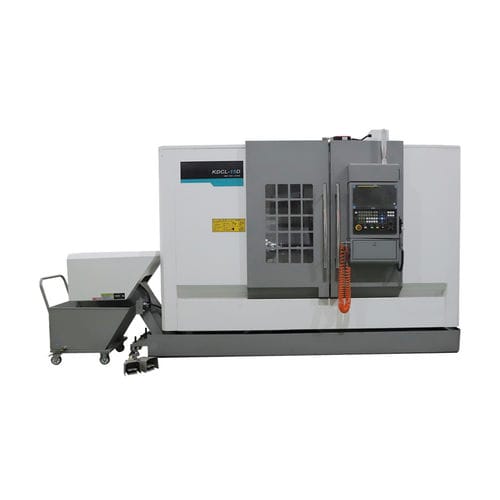

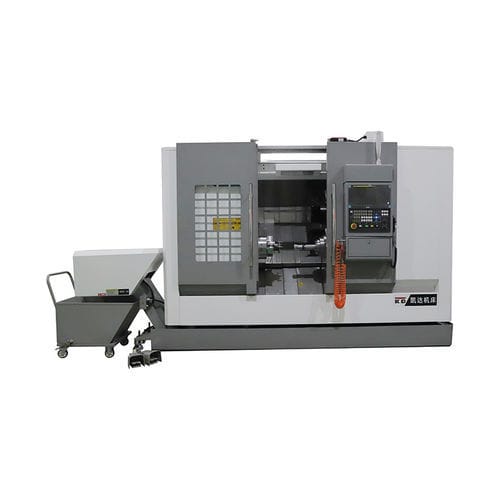

CNC数控车削加工中心 KDCL-15D双轴斜凳A2-6
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 轴数量
- 双轴
- 结构
- 斜凳
- 主轴头
- A2-6
- 工具数量
- 12工具
- 应用
- 复杂部件, 用于机轴加工, 用于较长零件
- 性能
- 高精度, 高刚性, 高效率, 高性能, 高效率, 大容量
- 直径
600 mm
(23.62 in)- 旋转速度
4,000 rpm
(25,132.741 rad.min-1)- 最大切割直径
400 mm
(16 in)- 最大切割长度
500 mm
(20 in)- 行程X
220 mm
(9 in)- Z轴
500 mm
(20 in)- 快进X
20 m/min
- 快进Z
20 m/min
- 标准功率
11 kW, 15 kW
(15 hp, 20.4 hp)- 整体长度
4,400 mm
(173 in)- 整体宽度
2,050 mm
(81 in)- 总高度
2,200 mm
(87 in)- 重量
5,300 kg
(11,684 lb)
产品介绍
多功能数控车床
1. 本机采用数控系统，功能齐全，可靠性高。该机采用机、电、液一体化设计，结构紧凑。
2. 主轴部件采用高刚性结构，可提供变速，实现恒线速度切割和高速切割。
3. X、Z轴采用精密直线导轨，无间隙，刚性好，精度高。
项目 - 单位 - KDCL-15D
行程 - -
床身最大回转直径 - 毫米 - Ø600
盘类零件最大切削直径 - 毫米 - Ø400
轴类零件最大切削直径 - 毫米 - Ø300
最大切削长度（轴类零件） - 毫米 - 500
X轴最大行程 - 毫米 - 220
Y轴最大行程 - 毫米 - /
Z轴最大行程 - 毫米 - 500
ZB轴最大行程 - 毫米 - 400
主轴 - -
主轴端部 - - A₂-6
主轴通孔直径 - 毫米 - Ø65
主轴最高转速 - 转/分 - 4000
主轴电机功率 - 千瓦 - 11/15
主轴液压卡盘直径 - 英寸 - 8
副主轴端部 - - A₂-6
副主轴通孔直径 - 毫米 - Ø65
副主轴最高转速 - 转/分 - 4000
副主轴电机功率 - 千瓦 - 7.5/11
副主轴液压卡盘直径 - 英寸 -
进给 - -
X/Z/ZB轴快速进给 - 米/分钟 - 20/20/20
X/Y/Z/ZB轴快速进给 - 米/分钟 - -
X/Z/ZB轴电机功率 - 千瓦 - 4/4/4
X/Y/Z/ZB轴电机功率 - 千瓦 - -
刀塔 - -
刀位数 - - 12
外径刀杆尺寸 - 毫米 - 25×25
最大内径刀杆尺寸 - 毫米 - Ø40
活动刀具夹头 - - -
活动刀具电机功率 - 千瓦 - -
动力工具最大转速 - 转/分 - -
其它 - -
床身结构 - - 45°斜床
总功率容量 - 千伏安 - 42
冷却泵功率 - 瓦 - 270
润滑泵容量 - 升 - 1.8
外形尺寸 （长×宽×高） - 毫米 - 4400×2050×2200（带切屑输送器）
净重 - 千克 - 5300
