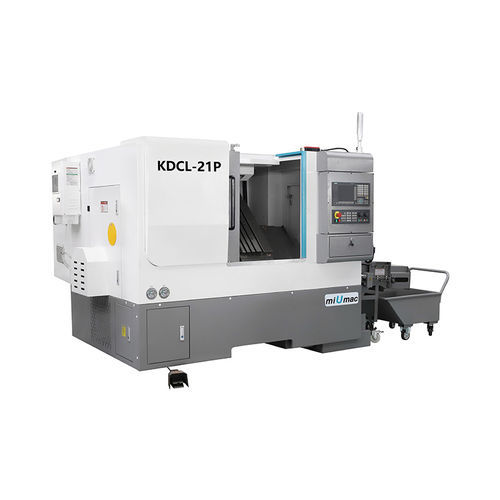

CNC数控车削加工中心 KDCL-21P双轴斜凳A2-5
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 轴数量
- 双轴
- 结构
- 斜凳
- 主轴头
- A2-5
- 应用
- 汽车应用, 用于机轴加工, 复杂部件, 用于金属
- 性能
- 高精度, 高刚性, 高效率, 高性能
- 直径
420 mm
(16.54 in)- 旋转速度
4,000 rpm
(25,132.741 rad.min-1)- 行程X
450 mm
(18 in)- Z轴
350 mm
(14 in)- 快进X
28 m/min
- 快进Z
28 m/min
- 标准功率
5.5 kW
(7.5 hp)- 整体长度
2,320 mm
(91 in)- 整体宽度
1,650 mm
(65 in)- 总高度
1,750 mm
(69 in)- 重量
2,500 kg
(5,512 lb)
产品介绍
多功能数控车床
1. 一体式斜床身，增加机器刚性，易于输送切屑。
2. X、Z轴均采用精密直线导轨，无回冲，刚性高，精度高。
3. 方便稳定的自动润滑。
项目 - 单位 - KDCL-21P
加工 - -
最大回转直径（床上） - 毫米 - Ø420
最大回转直径（滑板上） - 毫米 - Ø120
最大加工长度 - 毫米 - Ø280
主轴系统 - -
主轴鼻端 - - A₂-5
主轴孔径 - 毫米 - Ø56
主轴转速 - 转/分钟 - 4000
液压卡盘直径 - - 6
进给系统 - -
X/Z 快速进给速度 - 米/分钟 - 28/28
行程 - -
X 轴最大行程 - 毫米 - 450
Z 轴最大行程 - 毫米 - 350
刀塔 - -
刀架尺寸 - 毫米 - 200×650
刀柄类型 - - 刀架式
标准外径切削工具柄 - 毫米 - 20 × 20
最大内径切削工具柄 - 毫米 - Ø32
其它 - -
X/Z 线性导轨宽度 - 毫米 - 30/30
X 导程径向×步距 - - Ø32×10
Z 导程径向×步距 - - Ø32×10
主轴电机功率 - 千瓦 - 5.5
床身结构 - - 45°斜床
X/Z 定位精度 - 毫米 - ≤0.006/0.006
X/Z 重复定位精度 - 毫米 - ≤0.004/0.004
冷却泵功率 - 瓦 - 180
润滑泵容量 - 升 - 1.8
整机外形尺寸（长×宽×高） - 毫米 - 2320×1650×1750
净重量 - 公斤 - 2500
