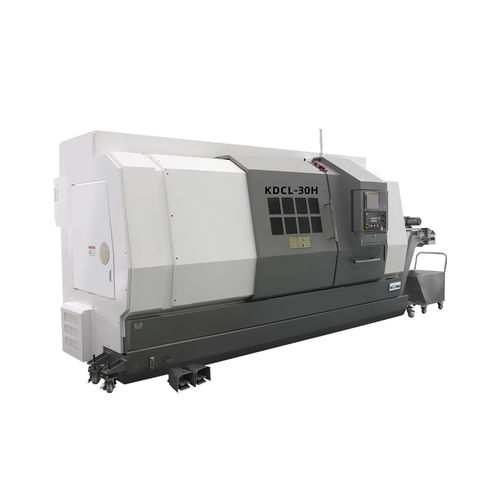

CNC数控车削加工中心 KDCL-30H
双轴斜凳A2-8

CNC数控车削加工中心 - KDCL-30H - Zhejiang KAIDA Machine Tool CO., LTD. - 双轴 / 斜凳 / A2-8

CNC数控车削加工中心 - KDCL-30H - Zhejiang KAIDA Machine Tool CO., LTD. - 双轴 / 斜凳 / A2-8 - 图像 - 2

CNC数控车削加工中心 - KDCL-30H - Zhejiang KAIDA Machine Tool CO., LTD. - 双轴 / 斜凳 / A2-8 - 图像 - 3

CNC数控车削加工中心 - KDCL-30H - Zhejiang KAIDA Machine Tool CO., LTD. - 双轴 / 斜凳 / A2-8 - 图像 - 4

CNC数控车削加工中心 - KDCL-30H - Zhejiang KAIDA Machine Tool CO., LTD. - 双轴 / 斜凳 / A2-8 - 图像 - 5

CNC数控车削加工中心 - KDCL-30H - Zhejiang KAIDA Machine Tool CO., LTD. - 双轴 / 斜凳 / A2-8 - 图像 - 6

CNC数控车削加工中心 - KDCL-30H - Zhejiang KAIDA Machine Tool CO., LTD. - 双轴 / 斜凳 / A2-8 - 图像 - 7

CNC数控车削加工中心 - KDCL-30H - Zhejiang KAIDA Machine Tool CO., LTD. - 双轴 / 斜凳 / A2-8 - 图像 - 8

添加到我的收藏夹

添加到产品对比表

产品规格型号

操控类型: CNC数控
轴数量: 双轴
结构: 斜凳
主轴头: A2-8
工具数量: 12工具
应用: 用于机轴加工, 复杂部件, 用于大规模生产
性能: 高刚性, 高效率, 高性能
直径: 650 mm
(25.59 in)
旋转速度: 2,500 rpm
(15,707.963 rad.min-1)
零件长度: 1,000 mm
(39 in)
最大切割直径: 400 mm
(16 in)
最大切割长度: 1,000 mm
(39 in)
行程X: 270 mm
(11 in)
Z轴: 1,060 mm
(42 in)
快进X: 16 m/min
快进Z: 20 m/min
标准功率: 18.5 kW, 22 kW
(25.2 hp, 29.9 hp)
整体长度: 5,500 mm
(217 in)
整体宽度: 1,980 mm
(78 in)
总高度: 2,260 mm
(89 in)
重量: 7,500 kg
(16,535 lb)

产品介绍

多功能数控车床 X、Z轴采用精密直线导轨，无间隙，刚性好，精度高。项目 - 单位 - KDCL-30H 加工 - - 床身最大回转直径 - 毫米 - Ø650 盘类零件最大切削直径 - 毫米 - Ø400 轴类零件最大切削直径 - 毫米 - Ø370 轴类零件最大切削长度 - 毫米 - 1000 主轴 - - 主轴孔径 - 毫米 - Ø90 主轴鼻端 - - A₂-8 主轴转速 - 转/分钟 - 2500 行程 - - X 轴最大行程 - 毫米 - 270 Z 轴最大行程 - 毫米 - 1060 进给速度 - - X 轴快速进给 - 米/分钟 - 16 Z 轴快速进给 - 米/分钟 - 20 刀塔 - - 刀位数 - 个 - 12 动力刀具功率 - 千瓦 - 3.7/5.5 动力刀具最高转速 - 转/分钟 - 4000 外径切削刀杆 - 毫米 - 25×25 内径切削刀杆 - 毫米 - Ø40 尾座 - - 尾座套筒直径 - 毫米 - Ø100 尾座套筒行程 - 毫米 - 200 尾座套筒锥孔 - - MT.No.6 其他 - - 主电机功率 - 千瓦 - 18.5/22 床身结构 - - 45°斜床身最小输入单位 - 毫米 - 0.001 重复定位精度 - 毫米 - ≤0.006 液压卡盘规格 - - 12 外形尺寸 (长×宽×高) - 毫米 - 5500×1980×2260 净重 - 公斤 - 7500
