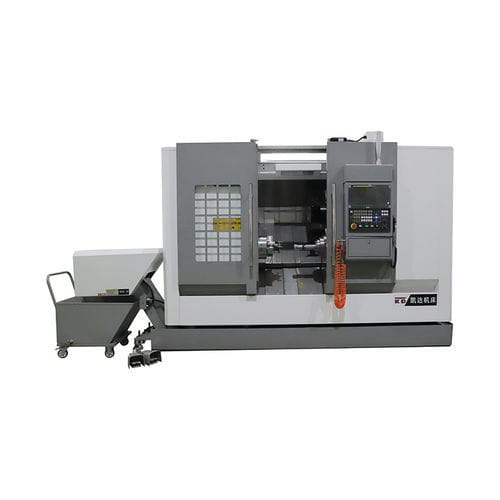

CNC数控车削加工中心 KDCL-15DY4轴斜凳A2-6
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 轴数量
- 4轴
- 结构
- 斜凳
- 主轴头
- A2-6
- 工具数量
- 12工具
- 应用
- 复杂部件, 用于机轴加工
- 性能
- 高精度, 高刚性, 高效率, 精准, 高效率, 大容量
- 其他特性
- Y轴
- 直径
600 mm
(23.62 in)- 旋转速度
4,000 rpm
(25,132.741 rad.min-1)- 最大切割直径
360 mm
(14 in)- 最大切割长度
500 mm
(20 in)- 行程X
235 mm
(9 in)- Z轴
605 mm
(24 in)- 快进X
30 m/min
- 快进Z
30 m/min
- 标准功率
18.5 kW, 22 kW
(25.2 hp, 29.9 hp)- 整体长度
4,300 mm
(169 in)- 整体宽度
2,080 mm
(82 in)- 总高度
2,500 mm
(98 in)- 重量
5,500 kg
(12,125 lb)
产品介绍
1. 本机采用数控系统，功能齐全，可靠性高。该机采用机、电、液一体化设计，结构紧凑。
2. 主轴部件采用高刚性结构，可提供变速，实现恒线速度切割和高速切割。
3. X、Z轴采用精密直线导轨，无间隙，刚性好，精度高。
项目 - 单位 - KDCL-15DY
行程 - -
床身最大回转直径 - 毫米 - Ø600
盘类零件最大切削直径 - 毫米 - Ø360
轴类零件最大切削直径 - 毫米 - Ø300
最大切削长度（轴类零件） - 毫米 - 500
X轴最大行程 - 毫米 - 235
Y轴最大行程 - 毫米 - ±50
Z轴最大行程 - 毫米 - 605
ZB轴最大行程 - 毫米 - 550
主轴 - -
主轴端部 - - A₂-6
主轴通孔直径 - 毫米 - Ø79
主轴最高转速 - 转/分 - 4000
主轴电机功率 - 千瓦 - 18.5/22
主轴液压卡盘直径 - 英寸 - 8
副主轴端部 - - A₂-5
副主轴通孔直径 - 毫米 - Ø56
副主轴最高转速 - 转/分 - 6000
副主轴电机功率 - 千瓦 - 7.5/11
副主轴液压卡盘直径 - 英寸 - 6
进给 - -
X/Z/ZB轴快速进给 - 米/分钟 - -
X/Y/Z/ZB轴快速进给 - 米/分钟 - 30/30/30/30
X/Z/ZB轴电机功率 - 千瓦 - -
X/Y/Z/ZB轴电机功率 - 千瓦 - 4/4/4/4
刀塔 - -
刀位数 - - 12
外径刀杆尺寸 - 毫米 - 25×25
最大内径刀杆尺寸 - 毫米 - Ø40
活动刀具夹头 - - ER32
活动刀具电机功率 - 千瓦 - 3.7/5.5
动力工具最大转速 - 转/分 - 4000
其它 - -
床身结构 - - 45°斜床
总功率容量 - 千伏安 - 50
冷却泵功率 - 瓦 - 750
润滑泵容量 - 升 - 1.8
外形尺寸 （长×宽×高） - 毫米 - 4300×2080×2500（带切屑输送器）
净重 - 千克 - 5500
