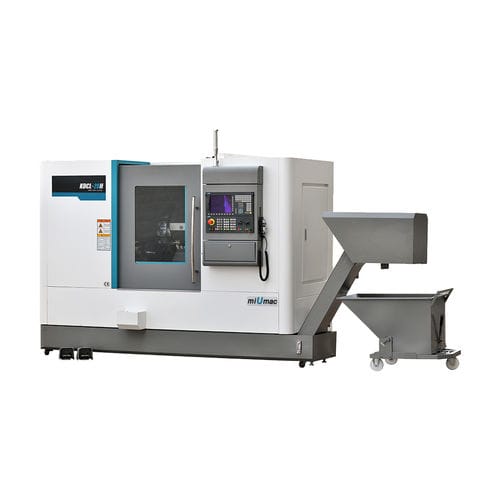

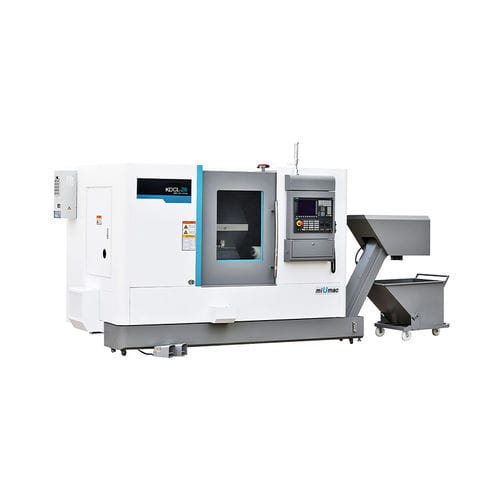

CNC数控车削加工中心 KDCL-28H
双轴斜凳A2-6

CNC数控车削加工中心 - KDCL-28H - Zhejiang KAIDA Machine Tool CO., LTD. - 双轴 / 斜凳 / A2-6

CNC数控车削加工中心 - KDCL-28H - Zhejiang KAIDA Machine Tool CO., LTD. - 双轴 / 斜凳 / A2-6 - 图像 - 2

CNC数控车削加工中心 - KDCL-28H - Zhejiang KAIDA Machine Tool CO., LTD. - 双轴 / 斜凳 / A2-6 - 图像 - 3

CNC数控车削加工中心 - KDCL-28H - Zhejiang KAIDA Machine Tool CO., LTD. - 双轴 / 斜凳 / A2-6 - 图像 - 4

CNC数控车削加工中心 - KDCL-28H - Zhejiang KAIDA Machine Tool CO., LTD. - 双轴 / 斜凳 / A2-6 - 图像 - 5

CNC数控车削加工中心 - KDCL-28H - Zhejiang KAIDA Machine Tool CO., LTD. - 双轴 / 斜凳 / A2-6 - 图像 - 6

CNC数控车削加工中心 - KDCL-28H - Zhejiang KAIDA Machine Tool CO., LTD. - 双轴 / 斜凳 / A2-6 - 图像 - 7

CNC数控车削加工中心 - KDCL-28H - Zhejiang KAIDA Machine Tool CO., LTD. - 双轴 / 斜凳 / A2-6 - 图像 - 8

CNC数控车削加工中心 - KDCL-28H - Zhejiang KAIDA Machine Tool CO., LTD. - 双轴 / 斜凳 / A2-6 - 图像 - 9

添加到我的收藏夹

添加到产品对比表

产品规格型号

操控类型: CNC数控
轴数量: 双轴
结构: 斜凳
主轴头: A2-6
工具数量: 12工具
应用: 汽车应用, 用于机轴加工, 复杂部件, 用于金属
性能: 高精度, 高刚性, 高效率, 高性能
直径: 520 mm
(20.47 in)
旋转速度: 4,000 rpm, 5,000 rpm
(25,132.741 rad.min-1, 31,415.927 rad.min-1)
最大切割直径: 370 mm
(15 in)
最大切割长度: 420 mm
(17 in)
行程X: 235 mm
(9 in)
Z轴: 540 mm
(21 in)
快进X: 30 m/min
快进Z: 30 m/min
标准功率: 15 kW, 18.5 kW
(20.4 hp, 25.2 hp)
整体长度: 4,500 mm
(177 in)
整体宽度: 1,850 mm
(73 in)
总高度: 2,000 mm
(79 in)
重量: 4,300 kg
(9,480 lb)

产品介绍

多功能数控车床 1. 本机采用数控系统，功能齐全，可靠性高。该机采用机、电、液一体化设计，结构紧凑。 2. 一体式斜床身，增加机器刚性，易于输送切屑。 3. X、Z轴采用精密直线导轨，无间隙，刚性好，精度高。项目 - 单位 - KDCL-28H 加工 - - 床身最大回转直径 - 毫米 - Ø520 盘类零件最大切削直径 - 毫米 - Ø370 轴类零件最大切削直径 - 毫米 - Ø250 轴类零件最大切削长度 - 毫米 - 420 主轴 - - 主轴孔径 - 毫米 - Ø63/Ø65 (套筒) 主轴鼻端 - - A₂-6 主轴转速 - 转/分钟 - 4000/5000(套筒) 行程 - - X 轴最大行程 - 毫米 - 235 Z 轴最大行程 - 毫米 - 540 Y 轴最大行程 - 毫米 - - 进给 - - X 轴快速进给 - 米/分钟 - 30 Z 轴快速进给 - 米/分钟 - 30 Y 轴快速进给 - 米/分钟 - - 刀塔 - - 刀位数 - 个 - 12 外径切削刀杆 - 毫米 - 20×20 最大内径切削刀杆 - 毫米 - Ø32 尾座 - - 尾座套筒直径 - 毫米 - Ø80 尾座套筒行程 - 毫米 - 120 尾座套筒锥孔 - - MT.No.4 其他 - - 主电机功率 - 千瓦 - 15/18.5 床身结构 - - 45°斜床身最小输入单位 - 毫米 - 0.001 重复定位精度 - 毫米 - ≤0.006 液压卡盘规格 - 英寸 - 8 外形尺寸 (长×宽×高) - 毫米 - 4500×1850×2000 净重 - 公斤 - 4300
