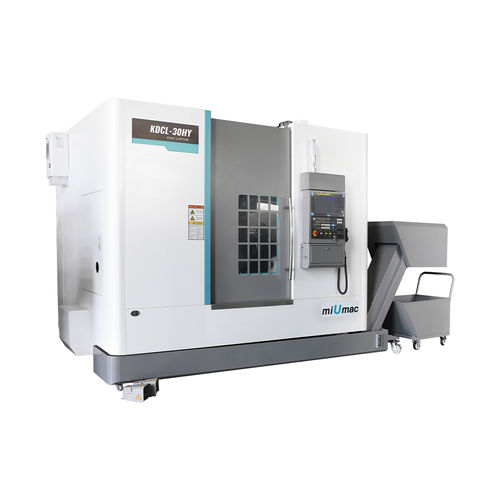

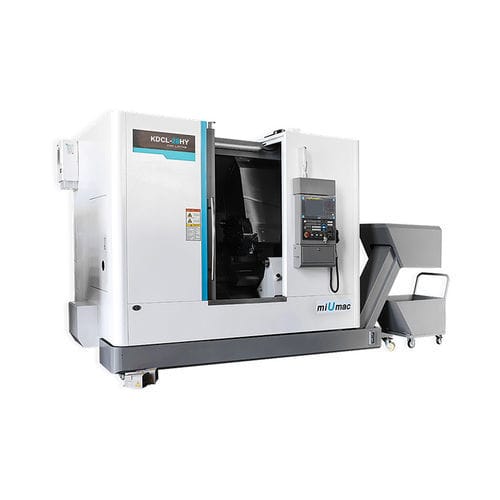

CNC数控车削加工中心 KDCL-30HY3轴斜凳A2-8
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 轴数量
- 3轴
- 结构
- 斜凳
- 主轴头
- A2-8
- 工具数量
- 12工具
- 传动系统
- 带式加力
- 应用
- 复杂部件, 用于机轴加工
- 性能
- 高精度, 高刚性, 高效率, 高性能, 高效率, 大容量
- 其他特性
- Y轴
- 直径
650 mm
(25.59 in)- 旋转速度
2,500 rpm
(15,707.963 rad.min-1)- 最大切割直径
410 mm
(16 in)- 最大切割长度
800 mm
(31 in)- 行程X
270 mm
(11 in)- Z轴
1,000 mm
(39 in)- 快进X
16 m/min
- 快进Z
20 m/min
- 标准功率
18.5 kW, 22 kW
(25.2 hp, 29.9 hp)- 整体长度
4,600 mm
(181 in)- 整体宽度
2,300 mm
(91 in)- 总高度
2,860 mm
(113 in)- 重量
8,500 kg
(18,739 lb)
产品介绍
多功能数控车床
1.机床采用数控系统，功能齐全，可靠性高。机床设计采用机、电、液一体化，结构紧凑。
2.主轴组件采用高刚性结构，提供无级调速，可实现恒线速切削和高速切削。
3.X、Z轴采用精密直线导轨，无间隙，刚性好，精度高。
项目 - 单位 - KDCL-30HY
行程 - -
最大摆动直径床身上部 - 毫米 - Ф650
盘状零件最大切割直径 - 毫米 - Ø410
最大切割直径轴类零件最大切割长度 - 毫米 - Ø410
轴类零件最大切割长度 - 毫米 - 800
X 轴最大行程 - 毫米 - 270
Y 轴最大行程 - 毫米 - ±75
Z 轴最大行程 - 毫米 - 1000
主轴 - -
主轴鼻端 - - A2-8
主轴内孔 - 毫米 - Ф90
主轴驱动方式 - - 皮带传动
最大主轴转速 - 转每分钟 - 2500
主轴电机功率 - 千瓦 - 18.5/22
液压卡盘直径 - 英寸 - 12
进给 - -
X/Y/Z轴快速进给 - 米/分钟 - 16/10/20
转塔 - -
刀架工位 - - 12
切削刀柄外径 - 毫米 - 25×25
最大内径切削刀具柄 - 毫米 - Ф40
动力刀具夹头 - - ER32
最大动力刀转速 - 转每分钟 - 4000
动力电机功率 - kW - 3.7/5.5（额定电机）
尾座 - -
尾座套筒直径 - 毫米 - Ф100
尾座套筒行程 - 毫米 - 200
尾座套筒内孔锥度 - - MT.NO.6
尾座行程 - 毫米 - 800
其他 - -
床身结构 - - 45°斜床身
总功率容量 - 千伏安 -
冷却泵功率 - 瓦 - 750
润滑泵容量 - 升 - 1.8
外形尺寸（长×宽×高） - 毫米 - 4600×2300×2860
净重 - 公斤 - 8500
