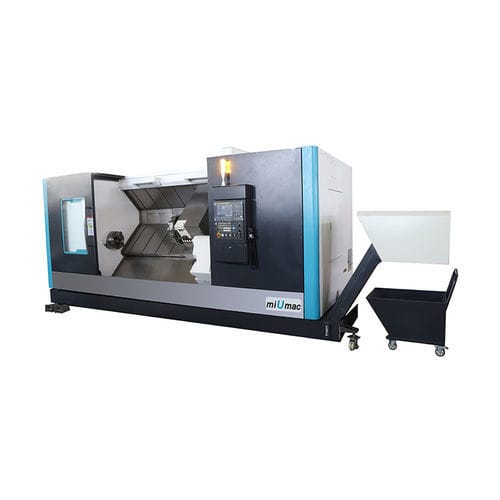

CNC数控车削加工中心 KDCL-35

斜凳A2-1112工具

1. 本机采用数控系统，功能齐全，可靠性高。该机采用机、电、液一体化设计，结构紧凑。 2. X、Z轴采用精密直线导轨，无间隙，刚性好，精度高。 项目 - 单位 - KDCL-35 行程 -   -   床身上最大回转直径 - 毫米 - Ø750 盘类零件最大切削直径 - 毫米 - Ø630 轴类零件最大切削直径 - 毫米 - Ø450 最大切削长度（从卡盘端面到中心） - 毫米 - 1000/2000/3000 主轴中心到地面的距离  - 毫米 - 1150 X轴最大行程 - 毫米 - -30~325 Z轴最大行程 - 毫米 - 1100/2100/3100 主轴 -   -   主轴鼻端 -   - A₂-11 主轴通孔直径 - 毫米 - Ø105 卡盘直径 - 毫米 - Ø380 主轴轴承直径（前/后） - 毫米 - Ø160/Ø150 主轴最高转速 - 转/分 - 1600 主轴电机功率 - 千瓦 - 26/22 进给 -   -   X/Z轴快速进给 - 米/分 - 16/14 X/Z轴伺服电机功率 - 千瓦 - 3/3 床身导轨跨距（Z轴） - 毫米 - 510 刀架导轨跨距（X轴） - 毫米 - 376 尾座导轨跨距 - 毫米 - 354 刀架 -   -   刀位数 -   - 12 选刀方式 -   - 就近选刀 外径车刀刀杆 - 毫米 - 32×32 内径车刀刀杆 - 毫米 - Ø50 动力刀具驱动电机功率 - 千瓦 - / 动力刀具最高转速 - 转/分 - / 动力刀具套筒 - 毫米 - / 尾座 -   -   尾座套筒直径 - 毫米 - Ø120 尾座套筒行程 - 毫米 - 200 尾座套筒锥孔 -   - MT NO.6 尾座行程（W轴） - 毫米 - 800/1800/2800 精度 -   -   X轴定位精度 - 毫米 - ≤0.008 Z轴定位精度 - 毫米 - ≦0.016 C轴定位精度 - 秒 - － X轴重复定位精度 - 毫米 - ≦0.005 Z轴重复定位精度 - 毫米 - ≦0.010 C轴重复定位精度 - 秒 - － 其他 -   -   床身结构 -   - 45° 斜床身 总功率容量 - 千伏安 - 50 冷却泵功率 - 瓦 - 750 润滑泵容量 - 升 - 1.8 外形尺寸（长×宽×高） - 毫米 - 5200/6200 7200×1980×2260 净重 - 千克 - 8000/10000/12000
