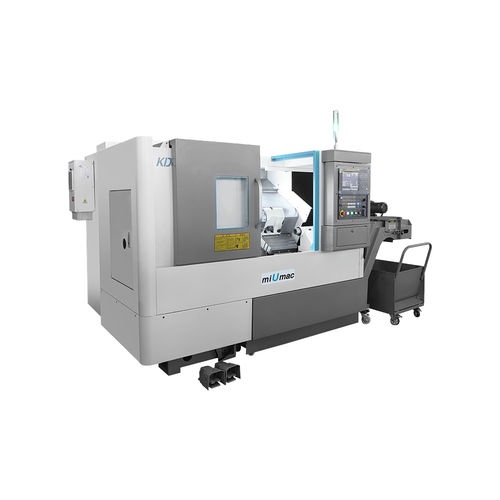

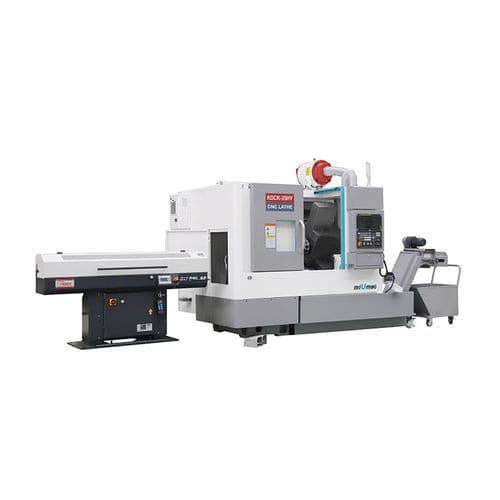

CNC数控车削加工中心 KDCK-25双轴斜凳8工具
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 轴数量
- 双轴
- 结构
- 斜凳
- 工具数量
- 8工具
- 应用
- 复杂部件, 用于机轴加工
- 性能
- 高精度, 高刚性, 高效率, 高性能, 高效率, 大容量
- 直径
500 mm
(19.69 in)- 旋转速度
3,000 rpm
(18,849.556 rad.min-1)- 最大切割直径
300 mm
(12 in)- 最大切割长度
420 mm
(17 in)- 行程X
160 mm
(6 in)- Z轴
500 mm
(20 in)- 快进X
16 m/min
- 快进Z
20 m/min
- 标准功率
7.5 kW, 11 kW
(10.2 hp, 15 hp)- 整体长度
1,950 mm
(77 in)- 整体宽度
1,650 mm
(65 in)- 总高度
1,680 mm
(66 in)- 重量
3,400 kg
(7,496 lb)
产品介绍
多功能数控车床
1. 本机采用数控系统，功能齐全，可靠性高。该机采用机、电、液一体化设计，结构紧凑。
2. 平床斜滑块结构，刚性高，排屑流畅。
3. X、Z轴采用精密直线导轨，无间隙，刚性好，精度高。
项目 - 单位 - KDCK-25
处理 - -
最大摆动直径床身上 - 毫米 - Ø500
盘状零件最大切割直径 - 毫米 - Ø300
最大切割直径用于车轴零件 - 毫米 - Ø250
最大轴类零件切割长度 - 毫米 - 420
主轴 - -
主轴孔径 - 毫米 - Ø62
主轴鼻端 - 毫米 - Ø170直工位
主轴转速 - 转/分 - 3000
行程 - -
x 轴最大行程 - 毫米 - 160
Z 轴最大行程 - 毫米 - 500
最大Y轴行程 - 毫米 - －
进给 - -
X轴快速进给 - 米/分钟 - 12
X轴快速进给Z - 米/分钟 - 20
Y 轴快速进给 - 毫米 - －
转塔 - -
刀架工位 - 件 - 8
切削刀柄外径 - 毫米 - 25×25
最大内径切削刀具柄 - 毫米 - Ø40
尾座 - -
尾座套筒直径 - 毫米 - Ø63
尾座套筒行程 - 毫米 - 115
尾座套筒孔锥度 - - MT.No.4
其他 - -
主电机功率 - 千瓦 - 7.5/11
床身结构 - - 30°斜床身
最小输入 - 毫米 - 0.001
重复性 - 毫米 - ≤0.006
卡盘直径 - 英寸 - 8
整体尺寸(长×宽×高) - 毫米 - 1950×1650×1680
净重 - 公斤 - 3400
