CNC数控车削加工中心 KDCL-15
双轴斜凳A2-5

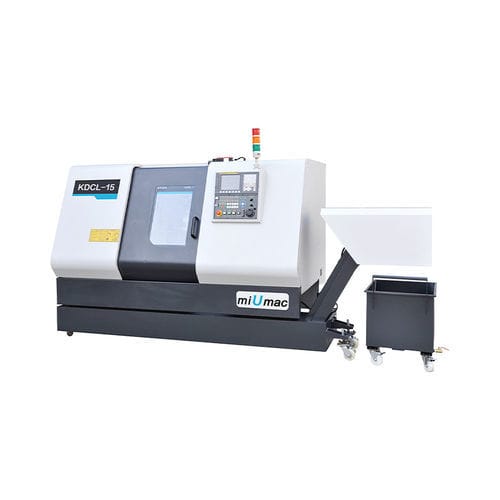

CNC数控车削加工中心 - KDCL-15 - Zhejiang KAIDA Machine Tool CO., LTD. - 双轴 / 斜凳 / A2-5

CNC数控车削加工中心 - KDCL-15 - Zhejiang KAIDA Machine Tool CO., LTD. - 双轴 / 斜凳 / A2-5 - 图像 - 2

CNC数控车削加工中心 - KDCL-15 - Zhejiang KAIDA Machine Tool CO., LTD. - 双轴 / 斜凳 / A2-5 - 图像 - 3

添加到我的收藏夹

添加到产品对比表

产品规格型号

操控类型: CNC数控
轴数量: 双轴
结构: 斜凳
主轴头: A2-5
工具数量: 8工具
应用: 汽车应用, 用于机轴加工, 复杂部件, 用于金属, 用于模具
性能: 高精度, 高刚性, 高效率, 精准
直径: 360 mm
(14.17 in)
旋转速度: 4,000 rpm, 6,000 rpm
(25,132.741 rad.min-1, 37,699.112 rad.min-1)
最大切割直径: 250 mm
(10 in)
最大切割长度: 300 mm
(12 in)
行程X: 140 mm
(6 in)
Z轴: 320 mm
(13 in)
快进X: 12 m/min
快进Z: 20 m/min
标准功率: 7.5 kW, 11 kW
(10.2 hp, 15 hp)
整体长度: 2,700 mm
(106 in)
整体宽度: 1,460 mm
(57 in)
总高度: 1,680 mm
(66 in)
重量: 3,000 kg
(6,614 lb)

产品介绍

1. 本机采用数控系统，功能齐全，可靠性高。该机采用机、电、液一体化设计，结构紧凑。 2. 本机采用45°一体化斜床，刚性高，排屑顺畅。 3. X、Z轴采用精密直线导轨，无间隙，刚性好，精度高。项目 - 单位 - KDCL-15 床身最大回转直径 - 毫米 - Ø360 盘类零件最大切削直径 - 毫米 - Ø250 轴类零件最大切削直径 - 毫米 - Ø150 轴类零件最大切削长度 - 毫米 - 300 主轴 - - 主轴孔径 - 毫米 - Ø56（套筒）Ø38（自制）主轴鼻端 - - A₂-5 主轴转速 - 转/分钟 - 6000（套筒）/4000（自制）行程 - - X 轴最大行程 - 毫米 - 140 Z 轴最大行程 - 毫米 - 320 进给 - - X 轴快速进给 - 米/分钟 - 12 Z 轴快速进给 - 米/分钟 - 20 刀塔 - - 刀位数 - - 8 外径切削刀杆 - 毫米 - 25×25 最大内径切削刀杆 - 毫米 - Ø32 尾座 - - 尾座套筒直径 - 毫米 - Ø80 尾座套筒行程 - 毫米 - 90 尾座套筒锥度 - - MT.No.4 其他 - - 主电机功率 - 千瓦 - 7.5/11 床身结构 - - 45° 斜床最小输入 - 毫米 - 0.001 重复定位精度 - 毫米 - ≤0.006 卡盘直径 - - 6 外形尺寸（长×宽×高） - 毫米 - 2700×1460×1680 净重 - 公斤 - 3000
