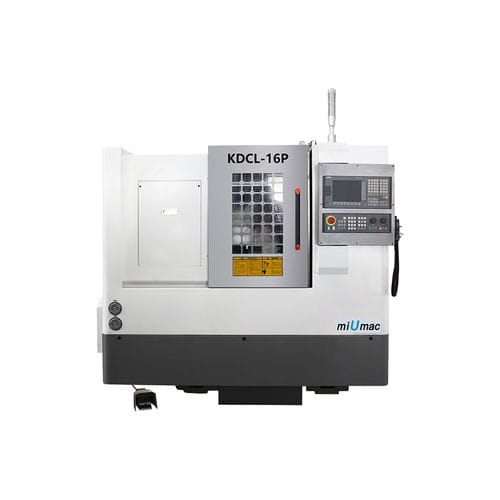

CNC数控车削加工中心 KDCL-16P双轴斜凳A2-5
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 轴数量
- 双轴
- 结构
- 斜凳
- 主轴头
- A2-5
- 应用
- 汽车应用, 用于机轴加工, 复杂部件, 用于金属
- 性能
- 高精度, 高刚性, 高效率, 高性能, 高效率
- 直径
320 mm
(12.6 in)- 旋转速度
最少: 60 rpm
(376.991 rad.min-1)最多: 5,000 rpm
(31,415.927 rad.min-1)- 零件直径
320 mm
(13 in)- 零件长度
320 mm
(13 in)- 行程X
320 mm
(13 in)- Z轴
320 mm
(13 in)- 快进X
18 m/min
- 快进Z
20 m/min
- 标准功率
3.7 kW
(5 hp)- 整体长度
1,950 mm
(77 in)- 整体宽度
1,580 mm
(62 in)- 总高度
1,730 mm
(68 in)- 重量
1,800 kg
(3,968 lb)
产品介绍
多功能数控车床
1. 一体式斜床身，增加机器刚性，易于输送切屑。
2. X、Z轴均采用精密直线导轨，无回冲，刚性高，精度高。
3. 方便稳定的自动润滑。
项目 - 单位 - KDCL-16P
加工 - -
最大回转直径（床上） - 毫米 - Ø320
最大回转直径（滑板上） - 毫米 - Ø140
最大加工长度 - 毫米 - Ø260
主轴系统 - -
主轴鼻端 - - A₂-5
主轴孔径 - 毫米 - Ø52
主轴转速 - 转/分钟 - 60-5000
液压卡盘直径 - - 6
进给系统 - -
X/Z 快速进给速度 - 米/分钟 - 18/20
行程 - -
X 轴最大行程 - 毫米 - 320
Z 轴最大行程 - 毫米 - 320
刀塔 - -
刀架尺寸 - 毫米 - 250×670
刀柄类型 - - 刀架式
标准外径切削工具柄 - 毫米 - 20 × 20
最大内径切削工具柄 - 毫米 - Ø25
其它 - -
X/Z 线性导轨宽度 - 毫米 - 25/30
X 导程径向×步距 - - Ø25×10
Z 导程径向×步距 - - Ø32×10
主轴电机功率 - 千瓦 - 3.7
床身结构 - - 45°斜床
X/Z 定位精度 - 毫米 - ≤0.006/0.006
X/Z 重复定位精度 - 毫米 - ≤0.004/0.004
冷却泵功率 - 瓦 - 180
润滑泵容量 - 升 - 1.8
整机外形尺寸（长×宽×高） - 毫米 - 1950×1580×1730
净重量 - 公斤 - 1800
