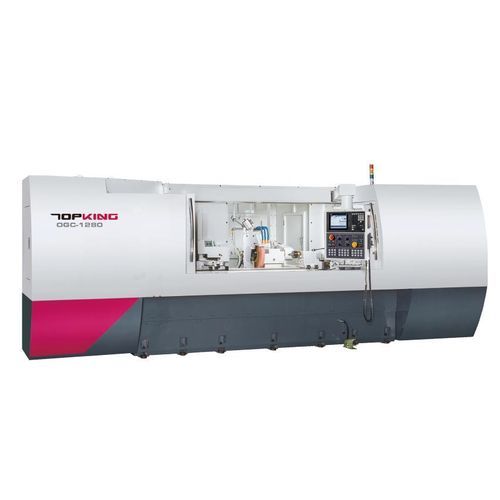

圆柱磨削中心 OGC series

用于零件加工卧式CNC数控

简介
TOPKING CNC 圆柱磨床 — OGC 系列专为高精度外圆磨削设计。X 轴和 Z 轴由精密滚珠丝杠和伺服电机驱动，机床配备图形化界面的高性能 CNC 控制系统，便于工艺设置与操作。

能力参数
工作台上回转直径: Ø320 / Ø420 mm
顶尖间距: 2000 mm
最大磨削直径: Ø300 / Ø400 mm
最大磨削长度: 2000 mm
砂轮: Ø405 x 50 x Ø127 mm

机床特性
友好的操作系统
内置 GUI 的高级 CNC 控制器通过图形化引导将复杂零件划分为多个磨削与修整工序，无需手写 G/M 代码，简化工艺编辑。

高刚性机床床身
结构设计以提高刚性为主，以增强重切削时的稳定性和几何精度。

静压润滑系统
工作台和砂轮头导轨采用自动静压润滑系统，显著提升运行平稳性和进给精度。

砂轮头结构
砂轮主轴采用 SNCM-220 合金钢，经正火、淬火回火、渗碳、低温处理，再经精磨和镜面处理，表面硬度> HRC62，确保变形小、耐磨且长期保持高精度。

主轴与尾座
主轴采用精密级轴承，工作头由伺服电机驱动实现无级变速。尾座为油浴润滑并带油量指示，尾座芯移动为手动（行程25 mm）。

金刚石修整器
（尾座安装型）提供多种修整装置以适应不同工件要求。

磨削循环
提供图形化的磨削与修整顺序示意，用于工艺指导与保证可重复性。

技术规格

• 系列: OGC series
• 涵盖型号: OGC-1280、OGC-1680
• 顶尖间距: 2000 mm
• 最大磨削直径: Ø300 mm (OGC-1280) / Ø400 mm (OGC-1680)
• 最大磨削长度: 2000 mm
• 砂轮: Ø405 x 50 x Ø127 mm，线速度45 m/sec
• X 轴行程: 250 mm；Z 轴行程: 2540 mm
• 砂轮主轴功率: 3.75 kW（可选 5.5 kW）
• 机床占地: 7700 x 2470 x 2306 mm
• 净重约: 6000 kg (OGC-1280) / 6200 kg (OGC-1680)

附件 - 标配附件

• CNC 控制器（品牌：Mitsubishi）x 1 套
• 砂轮及法兰 x 1 套
• 硬质合金顶尖（2 件/套）x 1 套
• 金刚石修整器（尾座安装型）x 1 套
• X 轴线性尺 x 1 套
• 砂轮变频器 x 1 套
• 电气系统 x 1 套
• 全封闭防护罩 x 1 套
• 润滑系统 x 1 套
• 冷却系统 x 1 套
• 工作灯 x 1 套
• 工具（调平垫）及工具箱 x 1 套

附件 - 可选附件

• 内圆磨附件（含一主轴及砂轮变频器）
• 液压尾座
• 凸轮锁紧传动爪
• 工件夹具 2 件/套
• 2 点支承架
• 可调 3 点支承架
• 可调 3 爪滚花卡盘
• 可调 4 爪滚花卡盘
• 砂轮动平衡台及轴
• 自动砂轮平衡器
• 备用砂轮及法兰
• 滚刀修整装置
• 触针测头
• 自动在线量仪
• 间隙控制
• 磁性冷却液分离器
• 纸质过滤器
• 油雾收集器
