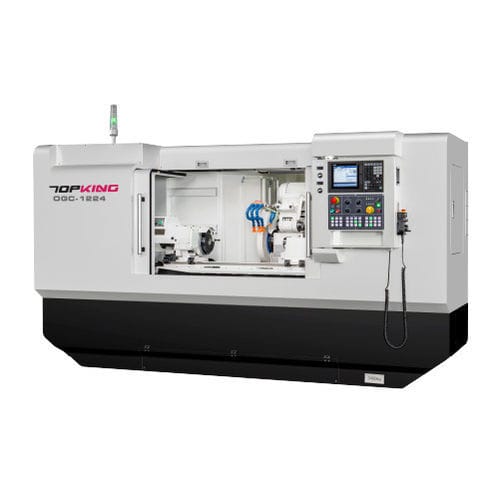

圆柱磨床 OGC series用于零件加工卧式CNC数控
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 圆柱
- 应用
- 用于零件加工
- 结构
- 卧式
- 操控类型
- CNC数控
- 轴数
- 双轴
- 其他特性
- 固定式
- 其他特性
- 高精度, 静液压
- 主轴速度
最少: 10 rpm
(63 rad.min-1)最多: 300 rpm
(1,885 rad.min-1)- 输出功率
0.85 kW
(1.16 hp)- 轴间距离
600 mm
(24 in)- X轴
250 mm
(9.84 in)- 砂轮直径
405 mm
(16 in)- 速度
45 m/s
(147.64 ft/s)- 机器质量
3,600 kg, 3,800 kg
(7,936.64 lb, 8,377.57 lb)
产品介绍
介紹
OGC系列CNC數控外圓磨床（OGC-1224、OGC-1624）適用於軸類、滾筒及模具零件之外徑研磨。X、Z軸採用精密滾珠螺桿搭配伺服驅動，機台配備整合式CNC與圖形化GUI，簡化程式編輯與加工設定。
加工能力
機台特色
研磨循環
標準研磨與修整循環說明含圖示，文件中提供循環流程以利設定與重現性。
標準配件
選購配件
特徵 / 規格（重點）
OGC系列CNC數控外圓磨床（OGC-1224、OGC-1624）適用於軸類、滾筒及模具零件之外徑研磨。X、Z軸採用精密滾珠螺桿搭配伺服驅動，機台配備整合式CNC與圖形化GUI，簡化程式編輯與加工設定。
加工能力
- 工作台最大旋徑：OGC-1224 Ø320 mm；OGC-1624 Ø420 mm
- 兩頂心間距：600 mm
- 最大研磨直徑：Ø300 / Ø400 mm（視型號）
- 最大研磨長度：600 mm
- 砂輪：Ø405 x 50 x Ø127 mm；線速度 45 m/sec
機台特色
- 人性化操作系統：內建CNC與圖形化GUI，可將複雜工件以圖形導引分解為數個研磨步驟，減少G/M程式手動編寫。
- 高剛性機體：重量級結構設計以維持高剛性，確保負載下之研磨精度。
- 靜壓潤滑系統：工作台與砂輪座滑動面採自動靜壓潤滑，提高滑動順暢度與進給精度。
- 砂輪頭構造：砂輪主軸採用SNCM-220合金鋼，經正火、滲碳、調質、深冷處理及精密研磨與鏡面處理，表面硬度達HRC62以上。
- 工作主軸與尾座：工作主軸採精密級軸承，主軸台為伺服驅動並可無段變速；尾座採油浴潤滑並備油量檢視。
- 鑽石修整座：尾座安裝型鑽石修整座可選，提供多樣化修整方式以配合工件需求。
研磨循環
標準研磨與修整循環說明含圖示，文件中提供循環流程以利設定與重現性。
標準配件
- 三菱CNC控制器 (Brand: Mitsubishi) x1 套
- 砂輪與法蘭 x1 組
- 硬質合金頂針（2支/組） x1 組
- 鑽石修整座（尾座固定型） x1 組
- X軸光學尺 x1 組
- 砂輪變頻器 x1 組
- 電器系統 x1 組
- 全罩式防濺罩 x1 組
- 潤滑系統 x1 組
- 冷卻系統 x1 組
- 工作燈 x1 組
- 工具（找平墊）及工具箱 x1 組
選購配件
- 內徑研磨裝置（含主軸及砂輪變頻器）
- 油壓尾座
- 凸輪鎖緊驅動環
- 工件夾具 2 支/組
- 兩點支承
- 可調式三點支承
- 可調式三爪卡盤
- 可調式四爪卡盤
- 砂輪平衡台及棒
- 自動砂輪平衡器
- 備用砂輪與法蘭
- 滾輪修整裝置
- 接觸式測頭
- 在線自動量測裝置
- 間隙消除（防撞）裝置
- 磁性冷卻液分離器
- 紙帶式濾芯
- 油霧回收機
特徵 / 規格（重點）
- 型號：OGC-1224、OGC-1624
- 工作台最大旋徑：OGC-1224 Ø320 mm；OGC-1624 Ø420 mm
- 兩頂心間距：600 mm
- 最大研磨直徑：Ø300 / Ø400 mm
- 最大研磨長度：600 mm
- 兩頂心最大承載：OGC-1224 100 kg；OGC-1624 150 kg
- 中心高（工作台面至頂針）：OGC-1224 160 mm；OGC-1624 210 mm
- 砂輪尺寸：Ø405 x 50 x Ø127 mm；線速度 45 m/sec
- X軸行程：250 mm；Z軸行程：830 mm
- 自動進給速度：0.001 ~ 2000 mm/min；快速進給 6000 mm/min
- 砂輪馬達：3.75 kW（選配 5.5 kW）
- 工作主軸伺服馬達：0.85 kW（選配 1.3 kW）
- 機器尺寸：3420 x 2730 x 2415 mm
- 淨重：OGC-1224 3600 kg；OGC-1624 3800 kg
- 備註：規格如有變更，恕不另行通知。
