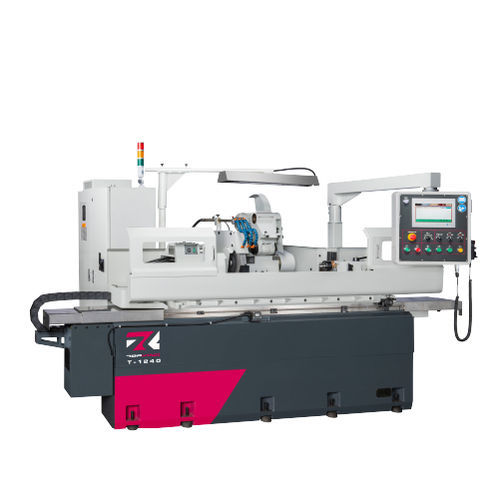

圆柱磨床 T series

用于零件卧式NC

简介
TOPKING 外圆磨床 — T 系列适用于阶梯磨削。X 轴和 Z 轴由带滚珠丝杠的 NC 伺服电机驱动，省去传统数控系统复杂的程序编辑。T 系列配备高性能带 GUI 的控制系统，为操作人员提供便捷的操作环境。

能力
工作台回转直径：Ø320 / Ø420 mm
中心距：1000 mm
最大磨削直径：Ø300 / Ø400 mm
磨轮：Ø405 x 50 x Ø127 mm

机床特点
高性能图形用户界面
TOPKING 的图形对话操作界面提供了便捷、简单且安全的操作环境。数值编程设置可自动执行磨削周期、修整周期、补偿等命令。可一键记忆机械原点、磨削、修整和补偿坐标。可根据工件要求选择不同的磨削和修整方式。

刚性机座
通过采用更厚更坚固的滑座机构、1V 1 平面导轨结构，以及按静压原理设计的润滑系统，大幅增强机床结构刚性，在磨削过程中提供高精度和稳定性。

静压润滑系统
工作台和砂轮头的导轨由先进的自动静压润滑系统润滑。这提高了润滑性能和磨削平顺性，并改善了进给速度和加工精度。

砂轮头结构
砂轮主轴采用高品质合金钢 SNCM-220，经正火、淬火、回火、渗碳热处理和低温处理后，再进行精密研磨和镜面处理，表面硬度达到 HRC62° 以上，确保长期精度和耐磨性。

主轴和尾座
工件主轴采用精密级轴承以保证稳定性。主轴由伺服电机驱动，能实现连续无级调速。主轴采用固定式结构以提高精度。尾座采用油浴润滑系统，并配有油量指示以便监控。

金刚石刀架
（尾座安装型）提供多种修整装置，可根据零件要求进行适配。

规格
Capacity | T-1240 | T-1640
Swing Over Table | Ø320 mm | Ø420 mm
Distance Between Centers | 1000 mm | 1000 mm
Max. Grinding Diameter | Ø300 mm | Ø400 mm
Max. Grinding Length | 1000 mm | 1000 mm
Max. Load Held Between Centers | 160 kg | 150 kg
Center Height (from table to center tip) | 160 mm | 210 mm

Grinding Wheel (Size O.D. x width x I.D.) | Ø405 x 50 x Ø127 mm | Ø405 x 50 x Ø127 mm
Linear Velocity | 33 m/sec | 33 m/sec

Worktable (Swiveling Angle) | -3° ~ +8° | -3° ~ +8°

Workhead (Swiveling Angle) | -30° ~ +90° | -30° ~ +90°
Center Tapper | MT. No. 4 | MT. No. 4
Spindle Speed | 10 ~ 300 rpm | 10 ~ 300 rpm
Max. Load of Spindle (tool holder included) | 35 kg (max. length:150 mm) | 35 kg (max. length:150 mm)

Tailstock (Center Tapper) | MT. No. 4 | MT. No. 4
Tailstock Stroke | 25 mm | 25 mm

X-axis Travel (Max. Travel) | 250 mm | 250 mm
Rapid Feedrate Speed | 6000 mm/Min | 6000 mm/Min
Auto. Feeding Speed | 0.001 ~ 2000 mm/Min | 0.001 ~ 2000 mm/Min
Min. Feeding Setting | 0.001 mm | 0.001 mm

Z-axis Travel (Max. Travel) | 1315 mm | 1315 mm
Rapid Feedrate Speed | 6000 mm/Min | 6000 mm/Min
Auto. Feeding Speed | 0.001 ~ 2000 mm/Min | 0.001 ~ 2000 mm/Min
Min. Feeding Setting | 0.001 mm | 0.001 mm

Drive Motors (Grinding Wheel Spindle) | 3.75 kW (5.5 kW) | 3.75 kW (5.5 kW)
Workhead Spindle Motor (servo motor) | 1.3 kW (AC servo motor) | 1.3 kW (AC servo motor)
Wheelhead Feed X-axis (servo motor) | 1.5 kW (AC servo motor) | 1.5 kW (AC servo motor)
Table Feed Z-axis (servo motor) | 1.5 kW (AC servo motor) | 1.5 kW (AC servo motor)
Lubrication Oil Pump | 0.37 kW | 0.37 kW
Wheel Spindle Lubrication Oil Pump | 0.18 kW | 0.18 kW
Coolant Pump | 0.18 kW | 0.18 kW

Tank Capacities (Wheel Spindle Lubrication Oil Tank) | 18 L | 18 L
Lubrication Oil Tank | 22 L | 22 L

Machine Dimension (L x W x H) | 3995 x 2440 x 2200 mm | 3995 x 2440 x 2200 mm
Net Weight | 3200 kg | 3400 kg
Center Height (from floor to center tip) | 1095 mm | 1145 mm

标准附件

• 磨削砂轮及法兰 x 1 套
• 金刚石刀架（尾座安装型） x 1 套
• 电气系统 x 1 套
• 润滑系统 x 1 套
• 冷却系统 x 1 套
• 工作灯 x 1 套
• 工具（找平垫）及工具箱 x 1 套

可选附件

• 内磨附件（含一主轴及 G.W. 变频器）
• 液压尾座
• 凸轮锁紧式驱动爪
• 工件夹具 2 件/套
• 2 点顶尖支承
• 3 点顶尖支承
• 3 爪卡盘
• 4 爪卡盘
• 备用砂轮及法兰
• 金刚石滚轮修整装置（通过法兰与主轴头连接）
• 砂轮平衡台及轴
• 自动砂轮平衡器
• 接触测头
• 自动在线测量仪
• 半防护挡板
• 全封闭防护挡板
• 磁性冷却液分离器
• 纸介过滤器
• 油雾收集器

视频
提供产品视频。

特点 / 技术规格

• 工作台回转直径：Ø320 mm (T-1240) / Ø420 mm (T-1640)
• 中心距：1000 mm
• 最大磨削直径：Ø300 mm (T-1240) / Ø400 mm (T-1640)
• 磨轮尺寸：Ø405 x 50 x Ø127 mm
• X 轴行程：250 mm
• Z 轴行程：1315 mm
• 磨轮主轴电机：3.75 kW（选配 5.5 kW）
• 主轴头电机：1.3 kW（交流伺服）
• 快移进给速度：6000 mm/Min（X & Z）
• 机床尺寸（长×宽×高）：3995 x 2440 x 2200 mm
• 净重：3200 kg (T-1240) / 3400 kg (T-1640)
