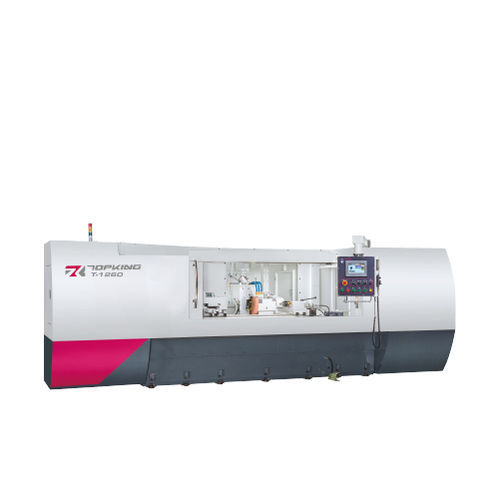

圆柱磨床 T series

用于零件加工卧式NC

简介
TOPKING 圆柱磨床 T 系列适用于多步骤和分步研磨圆柱类工件。X、Z 轴由带滚珠丝杠的 NC 伺服电机驱动。T 系列配备高性能图形化控制系统，简化编程并可自动执行研磨、修整循环、校正等操作，支持机械原点、研磨、修整、补偿坐标一键记忆，并可根据工件需求选择多种研磨与修整方式。

能力
台面回转直径: Ø320 / Ø420 mm
中心距: 1500 mm
最大研磨直径: Ø300 / Ø400 mm
砂轮: Ø405 x 50 x Ø127 mm

机床特性 — 高性能图形用户界面
■ 图形对话操作界面提供直观便捷的操作环境。数值编程设置可自动执行研磨与修整循环、校正等指令。可一键记忆机械原点、研磨、修整和补偿坐标；并可按需选择多种研磨与修整方式。

机床特性 — 刚性机身
■ 采用加强结构设计，滑座加厚，采用 1V 1 平导轨结构，并以静压原理设计润滑系统，确保研磨过程中的高精度与稳定性。

机床特性 — 静压润滑系统
■ 工作台与砂轮头导轨采用先进自动静压润滑系统，提高润滑性能、研磨平顺性和进给精度。

机床特性 — 砂轮头结构
■ G.W. 主轴采用高品质合金钢 SNCM-220，经多次热处理、精密研磨及镜面处理；表面硬度高于 HRC62，确保长期精度与耐磨性。

机床特性 — 工作头与尾座
■ 工件主轴采用精密级轴承，工作头由伺服电机驱动实现无级变速。固定式工作主轴提高精度。尾座采用油浴润滑并配备油位计以便监测。

机床特性 — 金刚石刀架
■ 配备尾座安装型金刚石刀架，且可根据零件需求选配多种修整装置。

规格
Capacity | T-1260 | T-1660
台面回转直径 | Ø320 mm | Ø420 mm
中心距 | 1500 mm | 1500 mm
最大研磨直径 | Ø300 mm | Ø400 mm
最大研磨长度 | 1500 mm | 1500 mm
中心间最大承载 | 100 kg | 150 kg
中心高（从台面到中心顶端） | 160 mm | 210 mm

砂轮（外径 x 宽度 x 内径） | Ø405 x 50 x Ø127 mm | Ø405 x 50 x Ø127 mm
线速度 | 33 m/sec | 33 m/sec

工作台（摆角） | -3° ~ +8° | -3° ~ +8°
工作头（摆角） | -30° ~ +90° | -30° ~ +90°
中心套锥度 | MT. No. 4 | MT. No. 4
主轴转速 | 10 ~ 300 rpm | 10 ~ 300 rpm
主轴最大承重（含刀架） | 35 kg（最大长度:150 mm） | 35 kg（最大长度:150 mm）

尾座（中心套锥度） | MT. No. 4 | MT. No. 4
尾座中心移动 | 手动类型 | 手动类型
尾座行程 | 25 mm | 25 mm

X 轴行程（最大） | 250 mm | 250 mm
X 轴快速进给速度 | 6000 mm/Min | 6000 mm/Min
X 轴自动进给速度 | 0.001 ~ 2000 mm/Min | 0.001 ~ 2000 mm/Min
X 轴最小进给设定 | 0.001 mm | 0.001 mm

Z 轴行程（最大） | 1265 mm | 1265 mm
Z 轴快速进给速度 | 6000 mm/Min | 6000 mm/Min
Z 轴自动进给速度 | 0.001 ~ 2000 mm/Min | 0.001 ~ 2000 mm/Min
Z 轴最小进给设定 | 0.001 mm | 0.001 mm

驱动电机（砂轮主轴） | 3.75 kW（5.5 kW） | 3.75 kW（5.5 kW）
工作头主轴电机（伺服） | 1.8 kW（AC 伺服） | 1.8 kW（AC 伺服）
砂轮头 X 轴进给（伺服） | 1.5 kW（AC 伺服） | 1.5 kW（AC 伺服）
工作台 Z 轴进给（伺服） | 3.5 kW（AC 伺服） | 3.5 kW（AC 伺服）
润滑油泵 | 0.37 kW | 0.37 kW
砂轮主轴润滑油泵 | 0.18 kW | 0.18 kW
冷却泵 | 0.18 kW | 0.18 kW

油箱容量（砂轮主轴润滑油箱） | 18 L | 18 L
润滑油箱 | 22 L | 22 L

机床尺寸（L x W x H） | 6178 x 2910 x 2310 mm | 6178 x 2910 x 2310 mm
净重 | 4100 kg | 4300 kg
中心高度（从地面到中心顶端） | 1095 mm | 1145 mm

标准附件

• 砂轮及法兰 x 1 套
• 硬质合金顶尖（2 支/套） x 1 套
• 金刚石刀架（尾座安装型） x 1 套
• 电气系统 x 1 套
• 润滑系统 x 1 套
• 冷却系统 x 1 套
• 工作灯 x 1 套
• 工具（找平垫）及工具箱 x 1 套

可选附件

• 内圆研磨附件（含一主轴及砂轮变频器）
• 液压尾座
• 凸轮锁紧式传动卡爪
• 工件卡具 2 支/套
• 2 点定心架
• 3 点定心架
• 3 卡盘
• 4 卡盘
• 备件砂轮及法兰
• 金刚石滚轮修整装置（通过法兰与工作头连接）
• 动平衡支架及轴
• 自动砂轮动平衡器
• 接触式测头
• 在线自动测量仪
• 半防护罩
• 全封闭防护罩
• 磁性冷却液分离器
• 纸过滤器
• 油雾收集器

视频
内嵌产品视频，演示 T 系列一装夹多步骤研磨并配合接触式测头的加工流程。

特性 / 技术规格

• 系列: T series (2NC series)
• 适用型号: T-1260, T-1660
• 中心距: 1500 mm
• 台面回转直径: T-1260 Ø320 mm; T-1660 Ø420 mm
• 最大研磨直径: T-1260 Ø300 mm; T-1660 Ø400 mm
• 砂轮尺寸: Ø405 x 50 x Ø127 mm
• X 轴行程: 250 mm; Z 轴行程: 1265 mm
• 快速进给: 6000 mm/min (X 和 Z)
• 自动进给速度: 0.001 ~ 2000 mm/min
• 砂轮主轴电机: 3.75 kW（可选 5.5 kW）
• 工作主轴电机: 1.8 kW（AC 伺服）
• 工作台 Z 轴电机: 3.5 kW（AC 伺服）
• 机床尺寸 (L x W x H): 6178 x 2910 x 2310 mm
• 净重: T-1260 4100 kg; T-1660 4300 kg
