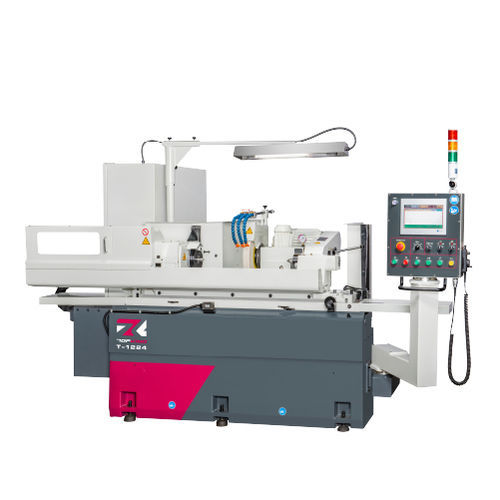

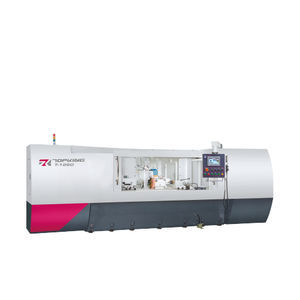

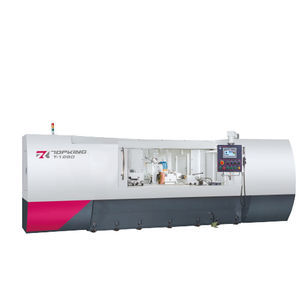

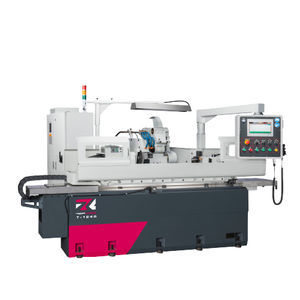

圆柱磨床 T series

用于零件加工卧式NC

介紹
T系列為適合多段差工件研磨的外圓磨床。X軸與Z軸採滾珠螺桿搭配伺服馬達驅動，簡化傳統CNC的程式編輯。配備高性能控制系統與圖形對話式操作介面，提供直觀且便利的操作環境。

加工能力

• 工作台最大旋徑：Ø320 mm（T-1224）/ Ø420 mm（T-1624）
• 兩頂心間距：600 mm
• 最大研磨直徑：Ø300 mm（T-1224）/ Ø400 mm（T-1624）
• 砂輪尺寸：Ø405 x 50 x Ø127 mm

機台特色
圖形對話式操作系統

• 圖形對話操作介面，簡化程式設定並提升操作安全性。
• 數值化編程可自動執行研磨循環、修整循環及補正指令。
• 一鍵記憶機械原點、研磨、修整與補正座標。
• 提供多種研磨與修整方式以符合工件需求。

高剛性機體
機體結構強化，採更厚滑座與1V-1平導軌設計；潤滑系統依靜壓原理設計以提升精度與穩定性。

靜壓自動潤滑系統
工作台與砂輪頭滑動面採先進靜壓自動潤滑，提高潤滑效能、進給平順度與進刀精度。

砂輪頭構造
砂輪主軸選用SNCM-220合金鋼，經正火、淬火、回火、滲碳與深冷處理，並進行精密研磨與鏡面處理；表面硬度高於HRC62，確保耐磨與精度。

工作主軸與尾座

• 工作主軸採用精密級軸承以維持穩定性。
• 工作主軸台由伺服馬達驅動，具無段變速功能。
• 固定式工作主軸設計提升精度與穩定性。
• 尾座採油浴潤滑並配備油量觀測裝置以維持精度。

鑽石修整座
尾座安裝型鑽石修整座，提供多種修整機構以符合零件需求。

規格
能力 | T-1224 | T-1624
工作台最大旋徑 | Ø320 mm | Ø420 mm
兩頂心間距 | 600 mm | 600 mm
最大研磨直徑 | Ø300 mm | Ø400 mm
最大研磨長度 | 600 mm | 600 mm
兩頂心間最大承重 | 100 kg | 150 kg
中心高（工作台至頂針） | 160 mm | 210 mm

砂輪 | 尺寸（外徑 x 寬 x 內徑） | Ø405 x 50 x Ø127 mm | Ø405 x 50 x Ø127 mm
線速 | 33 m/sec | 33 m/sec

工作台 | 迴轉角度 | -2° ~ +10° | -2° ~ +10°

工作主軸頭 | 迴轉角度 | -30° ~ +90° | -30° ~ +90°
中心錐度 | MT No. 4 | MT No. 4
主軸轉速 | 10 ~ 300 rpm | 10 ~ 300 rpm
主軸最大載荷（含刀座） | 35 kg（最長150 mm） | 35 kg（最長150 mm）

尾座 | 中心錐度 | MT No. 4 | MT No. 4
中心移動方式 | 手動 | 手動
尾座行程 | 25 mm | 25 mm

X軸行程 | 最大移動 | 250 mm | 250 mm
快速移動速度 | 6000 mm/min | 6000 mm/min
自動進給速度 | 0.001 ~ 2000 mm/min | 0.001 ~ 2000 mm/min
最小設定 | 0.001 mm | 0.001 mm

Z軸行程 | 最大移動 | 830 mm | 830 mm
快速移動速度 | 6000 mm/min | 6000 mm/min
自動進給速度 | 0.001 ~ 2000 mm/min | 0.001 ~ 2000 mm/min
最小設定 | 0.001 mm | 0.001 mm

驅動馬達 | 砂輪主軸 | 3.75 kW（5.5 kW） | 3.75 kW（5.5 kW）
工作主軸馬達（伺服） | 0.85 kW（伺服） | 1.3 kW（伺服）
砂輪頭 X 進給（伺服） | 1.5 kW | 1.5 kW
工作台 Z 進給（伺服） | 1.5 kW | 1.5 kW
潤滑油泵 | 0.075 kW | 0.075 kW
砂輪軸潤滑油泵 | 0.18 kW | 0.18 kW
冷卻泵 | 0.18 kW | 0.18 kW

油箱容量 | 砂輪軸潤滑油箱 | 18 L | 18 L
潤滑油箱 | 15 L | 15 L

機器 | 尺寸（長 x 寬 x 高） | 3490 x 1869 x 2200 mm | 3490 x 1869 x 2200 mm
淨重 | 2600 kg | 2800 kg
中心高（地面至頂針） | 1095 mm | 1145 mm

規格與尺寸如有變更，恕不另行通知。

標準配件

• 砂輪與法蘭 x 1 組
• 碳化物頂針（2支/組） x 1 組
• 鑽石修整座（尾座安裝型） x 1 組
• 電器系統 x 1 組
• 潤滑系統 x 1 組
• 冷卻系統 x 1 組
• 工作燈 x 1 組
• 工具（找平墊）與工具箱 x 1 組

選購配件

• 內徑研磨附件（含一組主軸與砂輪變頻器）
• 油壓尾座
• 凸輪鎖緊式傳動卡爪
• 工件夾具 2 支/組
• 二點支承
• 三點支承
• 三爪夾頭
• 四爪夾頭
• 備用砂輪及法蘭
• 鑽石滾輪修整裝置（以法蘭與主軸連接）
• 砂輪平衡台與軸
• 自動砂輪平衡器
• 觸發式測頭
• 自動在線量測
• 半罩式防濺護罩
• 全罩式防濺護罩
• 磁性冷卻液分離器
• 紙帶式濾網
• 油霧收集器

影片
提供產品示範影片，內容含一鍵設定、多段加工與探針量測等應用（影片標題含T系列說明）。

特性 / 技術重點

• 適用於多段差工件的2軸NC外圓磨床（T系列）。
• 圖形對話式介面與數值編程，支援研磨與修整循環自動執行。
• X/Z軸採滾珠螺桿與伺服驅動，最小設定0.001 mm。
• 砂輪 Ø405 x 50 x Ø127 mm，線速度 33 m/sec。
• X軸行程 250 mm、Z軸行程 830 mm；快速移動 6000 mm/min。
• 主砂輪馬達 3.75 kW（選配 5.5 kW）；工作主軸伺服依型號而異。
• 靜壓自動潤滑與加強機體剛性，提升研磨精度與穩定性。
• 多種修整、量測與夾持選配，適合量產或高精度單件加工。
