圆柱磨床 OGC series

用于零件加工卧式CNC数控

简介

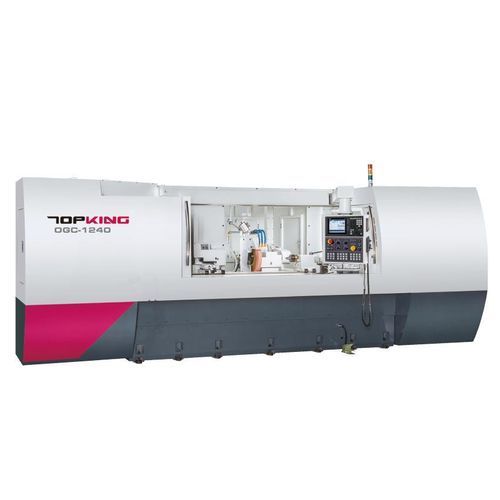

TOPKING CNC 外圆磨床 OGC 系列，适用于轴类及圆柱形零件的高精度外圆研削。X、Z 轴由高精度滚珠丝杠与伺服电机驱动；机床配备图形化 GUI 的高性能 CNC 控制，便于编程与工艺设置以满足生产要求。

能力
工作台回转直径：Ø320 mm（OGC-1240）/ Ø420 mm（OGC-1640）
中心距：1000 mm
最大研削直径：Ø300 mm（OGC-1240）/ Ø400 mm（OGC-1640）
最大研削长度：1000 mm
砂轮尺寸：Ø405 x 50 x Ø127 mm

机床特点

• 人机界面友好的 CNC 系统 - 内置 Mitsubishi 控制器，图形化引导可将复杂零件分解为多个研削工序，简化工艺编辑和砂轮修整，无需大量 G/M 代码编写。
• 刚性机床底座 - 结构优化以提升生产环境下的稳定性与重复定位精度。
• 静压润滑系统 - 对工作台与砂轮头导轨采用自动静压润滑，改善润滑性能、研削平稳性及进给精度。
• 砂轮头结构 - G.W. 主轴采用 SNCM-220 合金钢，经正规化、淬火回火、渗碳与低温处理，精密研磨并镜面处理；表面硬度 > HRC62，保证耐磨与精度保持。
• 主轴与尾座 - 工作主轴采用精密级轴承；工作头由伺服电机驱动并实现无级变速；固定式主轴保证精度与稳定性；尾座采用油浴润滑并设油量监测。
• 金刚石刀架 - 安装于尾座；提供多种修整装置以适应不同零件要求。

研削循环
产品资料中包含研削循环及砂轮修整流程的图示（循环与修整流程示意），便于工艺规划与操作人员培训。

规格

• 系列：OGC series
• 工作台回转直径：Ø320 mm（OGC-1240）/ Ø420 mm（OGC-1640）
• 中心距：1000 mm
• 最大研削直径：Ø300 mm（OGC-1240）/ Ø400 mm（OGC-1640）
• 最大研削长度：1000 mm
• 中心间最大承载：100 kg（OGC-1240）/ 150 kg（OGC-1640）
• 中心高度（台面至中心尖）：160 mm / 210 mm
• 砂轮尺寸：Ø405 x 50 x Ø127 mm
• 砂轮线速度：45 m/sec
• 工作台摆角：-3° ~ +8°
• 工作头摆角：-30° ~ +90°
• 主轴转速：10 ~ 300 rpm
• X 轴行程：250 mm；快速进给 6000 mm/min；自动进给 0.001 ~ 2000 mm/min；最小设定 0.001 mm
• Z 轴行程：1315 mm；快速进给 6000 mm/min；自动进给 0.001 ~ 2000 mm/min；最小设定 0.001 mm
• 砂轮主轴电机：3.75 kW（选配 5.5 kW）
• 工作主轴电机（伺服）：1.3 kW
• 砂轮头 X 轴与工作台 Z 轴进给电机（伺服）：各 1.5 kW
• 润滑与冷却泵：按规格（0.18 / 0.37 kW）
• 油箱容量：砂轮主轴润滑 18 L；润滑油箱 22 L
• 机床外形尺寸：4250 x 2470 x 2306 mm
• 净重：4300 kg（OGC-1240）/ 4500 kg（OGC-1640）
• 中心高度（地面至中心尖）：1095 mm / 1145 mm

附件
标准附件

• CNC 控制器（品牌：Mitsubishi）x 1 套
• 砂轮及法兰 x 1 套
• 硬质合金中心（2 件/套）x 1 套
• 金刚石刀架（尾座安装型）x 1 套
• X 轴线性尺 x 1 套
• 砂轮变频器 x 1 套
• 电气系统 x 1 套
• 全封闭防溅罩 x 1 套
• 润滑系统 x 1 套
• 冷却系统 x 1 套
• 工作灯 x 1 套
• 工具（找平垫）及工具箱 x 1 套

可选附件

• 内孔磨附件（含一主轴及砂轮变频器）
• 液压尾座
• 凸轮锁定式驱动爪
• 工件夹具 2 件/套
• 2 点顶尖支承
• 可调 3 点顶尖支承
• 可调 3 爪滚花卡盘
• 可调 4 爪滚花卡盘
• 砂轮动平衡支架及花键轴
• 自动砂轮平衡器
• 备件砂轮及法兰
• 滚刀修整装置
• 接触式测头
• 在线自动量测仪
• 间隙控制装置（Gap Control）
• 磁性冷却液分离器
• 纸式过滤器
• 油雾回收器

技术规格

• 系列：OGC series
• 工作台回转直径：Ø320 mm / Ø420 mm
• 中心距：1000 mm
• 最大研削直径：Ø300 mm / Ø400 mm
• 最大研削长度：1000 mm
• 砂轮：Ø405 x 50 x Ø127 mm
• 线速度：45 m/sec
• X 轴行程：250 mm；Z 轴行程：1315 mm
• 砂轮主轴电机：3.75 kW（选配 5.5 kW）
• 外形尺寸：4250 x 2470 x 2306 mm
• 净重：4300 kg / 4500 kg
