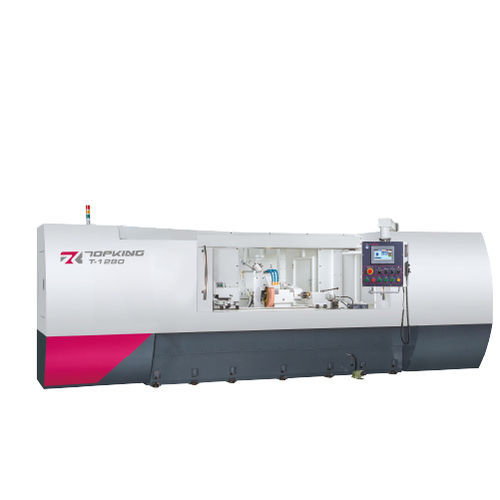

圆柱磨床 T series

用于零件加工卧式NC

简介
为长度达2000 mm的长轴及重型工件而设计，T-1280与T-1680为中心式圆柱磨床，侧重于工件的支撑与稳定。台面回转直径分别为Ø320 mm（T-1280）和Ø420 mm（T-1680）。中心间最大承载：T-1280为100 kg，T-1680为150 kg。直观的触控式GUI可在无需G代码编程的情况下设定磨削与修整循环。床身刚性增强并采用静压（hydrostatic）润滑系统，能在长轴加工中吸收微振动，实现远距离微米级加工精度。

能力
台面回转直径：Ø320 / Ø420 mm
中心距：2000 mm
最大磨削直径：Ø300 / Ø400 mm
砂轮尺寸：Ø405 x 50 x Ø127 mm

机床特性

• 图形化用户界面：直观的触控GUI，支持数值编程、自动执行磨削与修整循环、坐标记忆及多种磨削/修整方法。
• 刚性机床床身：更重的结构设计，强化滑座机构，采用1V+1平面导轨结构以提升刚性与稳定性。
• 静压润滑系统：台面与砂轮头导轨采用先进自动静压润滑，显著提升磨削平顺性、进给流畅度与加工精度。
• 砂轮头结构：G.W.主轴采用合金钢SNCM-220，经多道热处理和精密研磨，表面硬度达到HRC62°以上，保持长期精度与耐磨性。
• 主轴与尾座：主轴采用精密级轴承以保证稳定性，主轴为伺服驱动无级变速，尾座采用油浴润滑并配油位计。
• 金刚石刀架：尾座安装型金刚石刀架；多种修整装置可根据工件需求配置。
• 品牌：集成TOPKING的控制与工程特性。

规格
容量 | T-1280 | T-1680
台面回转直径 | Ø320 mm | Ø420 mm
中心距 | 2000 mm | 2000 mm
最大磨削直径 | Ø300 mm | Ø400 mm
最大磨削长度 | 2000 mm | 2000 mm
中心间最大承载 | 100 kg | 150 kg
中心高度（台面到中心尖） | 160 mm | 210 mm

砂轮 — 尺寸（外径 x 宽度 x 内径） | Ø405 x 50 x Ø127 mm | Ø405 x 50 x Ø127 mm
线速度 | 33 m/sec | 33 m/sec

工作台 — 倾角 | -1° ~ +7° | -1° ~ +7°

主轴 — 倾角 | -30° ~ +90° | -30° ~ +90°
中心锥度 | MT. No. 4 | MT. No. 4
主轴转速 | 10 ~ 300 rpm | 10 ~ 300 rpm
主轴最大载荷（含刀架） | 35 kg（最大长度：150 mm） | 35 kg（最大长度：150 mm）

尾座 — 中心锥度 | MT. No. 4 | MT. No. 4
中心移动 | 手动 | 手动
尾座行程 | 25 mm | 25 mm

X轴行程 — 最大行程 | 250 mm | 250 mm
快速进给速度 | 6000 mm/min | 6000 mm/min
自动进给速度 | 0.001 ~ 2000 mm/min | 0.001 ~ 2000 mm/min
最小进给设定 | 0.001 mm | 0.001 mm

Z轴行程 — 最大行程 | 2540 mm | 2540 mm
快速进给速度 | 6000 mm/min | 6000 mm/min
自动进给速度 | 0.001 ~ 2000 mm/min | 0.001 ~ 2000 mm/min
最小进给设定 | 0.001 mm | 0.001 mm

驱动电机 — 砂轮主轴 | 3.75 kW（5.5 kW） | 3.75 kW（5.5 kW）
主轴伺服电机 | 1.8 kW（AC 伺服） | 1.8 kW（AC 伺服）
砂轮头 X轴电机 | 1.5 kW（AC 伺服） | 1.5 kW（AC 伺服）
台面 Z轴电机 | 3.5 kW（AC 伺服） | 3.5 kW（AC 伺服）
润滑油泵 | 0.37 kW | 0.37 kW
砂轮主轴润滑油泵 | 0.18 kW | 0.18 kW
冷却泵 | 0.18 kW | 0.18 kW

油箱容量 — 砂轮主轴润滑油箱 | 18 L | 18 L
润滑油箱 | 22 L | 22 L

机床 — 尺寸（L x W x H） | 7285 x 2923 x 2082 mm | 7285 x 2923 x 2082 mm
净重 | 6000 kg | 6200 kg
中心高度（地面到中心尖） | 1095 mm | 1145 mm
* 以上规格与尺寸如有更改，恕不另行通知。

附件
标准附件

• 砂轮及法兰 x 1 套
• 硬质合金中心（2 件/套） x 1 套
• 金刚石刀架（尾座安装型） x 1 套
• 电气系统 x 1 套
• 润滑系统 x 1 套
• 冷却系统 x 1 套
• 工作灯 x 1 套
• 工具（找平垫）与工具箱 x 1 套

可选附件

• 内圆磨附件（含一主轴与砂轮变频器）
• 液压尾座
• 凸轮锁定型驱动爪
• 工件夹具 2 件/套
• 2 点支承架
• 3 点支承架
• 3 爪卡盘
• 4 爪卡盘
• 备件砂轮及法兰
• 金刚石滚刀修整装置（通过法兰与工作头连接）
• 砂轮动平衡支架及轴
• 自动砂轮动平衡器
• 接触式测头
• 在线自动测量仪
• 半防溅罩
• 全封闭防溅罩
• 磁性冷却液分离器
• 纸质过滤器
• 油雾收集器

视频
产品包含演示/概览视频。

技术特性

• 系列：T series
• 型号：T-1280, T-1680
• 台面回转直径：Ø320 mm（T-1280）/ Ø420 mm（T-1680）
• 中心距：2000 mm
• 最大磨削直径：Ø300 mm（T-1280）/ Ø400 mm（T-1680）
• 最大磨削长度：2000 mm
• 中心间最大承载：100 kg（T-1280）/ 150 kg（T-1680）
• 砂轮尺寸：Ø405 x 50 x Ø127 mm
• 砂轮线速度：33 m/sec
• 主轴转速：10 ~ 300 rpm
• 主要电机与功率参数详见规格表
