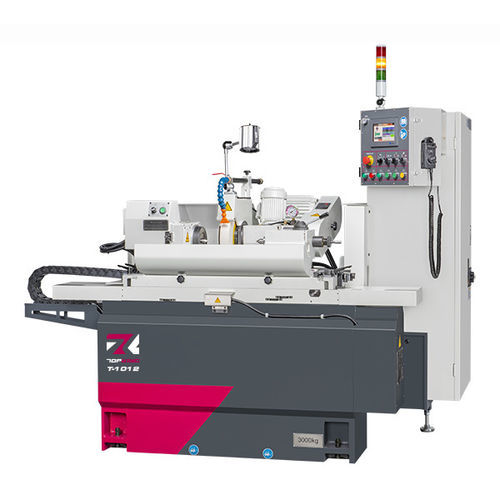

圆柱磨床 T-1012

用于零件加工用于小型工件卧式

介绍
TOPKING T-1012 是 T 系列中最紧凑的数控圆柱磨床，针对空间受限的车间及小型精密多段零件的生产而设计。其中心距为300 mm，工作台通过直径为 Ø270 mm，能在最小占地内实现对小至中型多段零件的稳定加工。X、Z 轴采用伺服驱动，配备图形化用户界面（GUI）以实现直观的数值编程。T-1012 保持了 T 系列的高刚性结构并配备自动静压润滑系统，在高速加工时仍能保持微米级精度。

能力

• 工作台回转直径：Ø270 mm
• 中心距：300 mm
• 最大磨削直径：Ø250 mm
• 砂轮：Ø355 x 38~50 x Ø127 mm

机床特性 - 高性能图形化用户界面
图形对话操作界面提供便捷、安全的操作环境。数值程序可自动执行磨削循环、修整与补偿。系统可一键记忆机械原点、磨削、修整及补偿坐标，并可根据工件要求选择多种磨削和修整方式。

机床特性 - 刚性机床床身
机床结构强调高刚性：采用更厚的滑座、1V+1 平面导轨结构以及基于静压原理的润滑设计，相比轻量化结构提供更高的稳定性与精度。

机床特性 - 静压润滑系统
工作台与砂轮头导轨采用先进的自动静压润滑系统，提升润滑性能与滑动顺畅度，从而提高进给精度与加工精度。

机床特性 - 砂轮头结构
砂轮主轴采用高品质合金钢 SNCM-220，经正火、淬火回火、渗碳热处理、低温处理、精密研磨及镜面处理，表面硬度大于 HRC62，确保抗变形、耐磨损并维持长期精度。

机床特性 - 主轴与尾座
主轴采用精密级轴承以保证稳定性，主轴由伺服电机制驱动并具备无级调速。工作头为固定型主轴以提高精度与稳定性。尾座采用油浴润滑并配有油表以便监控油量，维持恒定的支撑精度。

机床特性 - 金刚石刀架
（滑座式）修整装置固定于 Z 轴滑座，减少因工作台角度调整导致的重复修整位置校准误差。可选多种修整装置以满足不同工件需求。

规格
容量

• 工作台回转直径：Ø270 mm
• 中心距 / 最大磨削长度：300 mm
• 最大磨削直径：Ø250 mm
• 最大磨削长度：300 mm
• 两尖间最大承载：60 kg
• 中心高度（从机床台面到顶尖）：135 mm

砂轮

• 尺寸（外径 x 宽度 x 内径）：Ø355 x 38~50 x Ø127 mm
• 线速度：33 m/sec

工作台

• 回转角度：0° ~ 12°

主轴

• 回转角度：-30° ~ +90°
• 中心锥度：MT No.3（选项：MT No.4）
• 主轴转速：10 ~ 300 rpm
• 主轴最大承载（含刀架）：15 kg（最大长度：150 mm）

尾座

• 中心锥度：MT No.3（选项：MT No.4）
• 中心移动：手动
• 尾座行程：25 mm

X 轴行程

• 最大行程：220 mm
• 快速进给速度：6000 mm/min
• 自动进给速度：0.001 ~ 2000 mm/min
• 最小进给设定：0.001 mm

Z 轴行程

• 最大行程：560 mm
• 快速进给速度：6000 mm/min
• 自动进给速度：0.001 ~ 2000 mm/min
• 最小进给设定：0.001 mm

驱动电机

• 砂轮主轴：3.75 kW
• 工件主轴电机：0.85 kW（交流伺服）
• 砂轮头 X 轴进给：1.0 kW（交流伺服）
• 工作台 Z 轴进给：1.5 kW（交流伺服）
• 润滑油泵：0.075 kW
• 砂轮主轴润滑油泵：0.18 kW
• 冷却泵：0.18 kW

油箱容量

• 砂轮主轴润滑油箱：14 L
• 润滑油箱：15 L

机床

• 外形尺寸（长 x 宽 x 高）：2420 x 1540 x 2112 mm
• 净重：2600 kg
• 中心高度（地面至顶尖）：1057 mm

标准附件

• 砂轮及法兰 x1 套
• 硬质合金顶尖（2 件/套） x1 套
• 金刚石刀架（滑座式） x1 套
• 电气系统 x1 套
• 润滑系统 x1 套
• 冷却系统 x1 套
• 工作灯 x1 套
• 工具（找平垫）及工具箱 x1 套

可选附件

• 内圆研削附件（含一主轴及砂轮变频器）
• 液压尾座
• 凸轮锁定式传动夹具
• 工件夹具 2 件/套
• 2 点定心座
• 3 点定心座
• 3 爪卡盘
• 4 爪卡盘
• 备件砂轮及法兰
• 金刚石滚轮修整装置（通过法兰与主轴连接）
• 砂轮动平衡台与轴
• 自动砂轮平衡器
• 接触式探头
• 自动在线测量仪
• 半防溅防护罩
• 全封闭防护罩
• 磁性冷却液分离器
• 纸芯过滤器
• 油雾收集器

视频
提供产品演示与安装调试视频，展示 T-1012 的阶梯磨削、多段零件磨削及接触式探头设定等操作。

技术特性

• 型号：T-1012
• 工作台回转直径：Ø270 mm
• 中心距 / 最大磨削长度：300 mm
• 最大磨削直径：Ø250 mm
• 砂轮尺寸：Ø355 x 38~50 x Ø127 mm
• X 轴行程：220 mm / Z 轴行程：560 mm
• 砂轮主轴功率：3.75 kW
• 净重：2600 kg
• 机床尺寸（长 x 宽 x 高）：2420 x 1540 x 2112 mm
