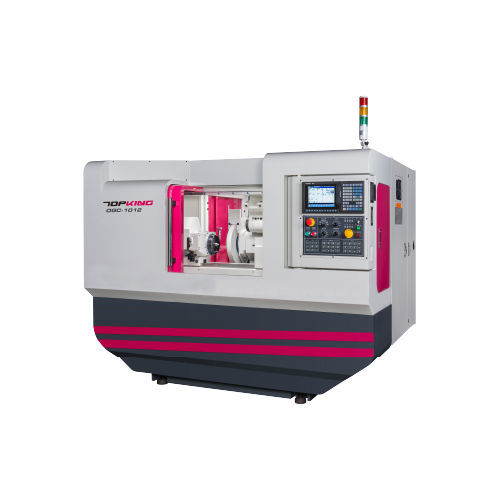

圆柱磨床 OGC-1012

用于零件加工卧式CNC数控

介紹
OGC-1012為CNC數控外圓磨床，專為軸類與圓柱形零件的外徑精密研磨設計。X軸與Z軸採用精密滾珠螺桿及伺服馬達驅動，並配備內建圖形化GUI CNC控制系統，簡化加工流程與砂輪修整操作。

| 加工能力

• 工作台旋徑：Ø270 mm
• 兩頂心間距：300 mm
• 最大研磨外徑：Ø250 mm
• 最大研磨長度：300 mm
• 砂輪尺寸：Ø355 x 38~50 x Ø127 mm

機台特色

• 人性化操作系統：內建CNC控制系統及GUI，透過圖形化編輯研磨與修整流程，無需複雜G/M程式。
• 高剛性機體：堅固結構提升機台剛性與加工穩定性。
• 靜壓自動潤滑系統：工作台與砂輪座滑動面採靜壓自動潤滑，確保進給順暢與精度穩定。
• 砂輪頭構造：砂輪主軸採用SNCM-220合金鋼，經熱處理與精密研磨，表面硬度大於HRC62，提供長期精度與耐磨性。
• 工作主軸與尾座：採精密軸承，工作頭由伺服馬達驅動，具無段變速；固定式主軸提高精度穩定性；尾座採油浴潤滑並設油位檢視。
• 鑽石修整座（滑台式）：修整裝置固定於Z軸滑台，降低重複修整引起的誤差，並可選配多種修整機構。

研磨循環
系統提供圖形化研磨循環與砂輪修整流程，便於工藝設定與重現性控制。

機台規格表
能力：
工作台旋徑：Ø270 mm
兩頂心間距：300 mm
最大研磨直徑：Ø250 mm
最大研磨長度：300 mm
兩頂心間最大承重：60 kg
中心高（工作台面至頂針中心）：135 mm

砂輪：
尺寸（外徑 x 寬 x 內徑）：Ø355 x 38~50 x Ø127 mm
線速度：45 m/sec

迴旋工作台：
旋轉角度：0° ~ 12°

工作主軸頭：
旋轉角度：-30° ~ +90°
頂針錐度：MT No. 3 (選配: MT No. 4)
主軸轉速：10 ~ 300 rpm
主軸最大負載（含刀架）：15 kg（最大長度：150 mm）

尾座：
頂針錐度：MT No. 3 (選配: MT No. 4)
中心移動方式：手動
尾座行程：25 mm

X軸行程：
最大行程：220 mm
快速進給速度：6000 mm/Min
自動進給速度：0.001 ~ 2000 mm/Min
最小進給設定：0.001 mm

Z軸行程：
最大行程：560 mm
快速進給速度：6000 mm/Min
自動進給速度：0.001 ~ 2000 mm/Min
最小進給設定：0.001 mm

驅動馬達：
砂輪主軸：3.75 kW (選配 5.5 kW)
工作主軸馬達（伺服）：0.85 kW
砂輪頭X軸進給（伺服）：1.0 kW
工作台Z軸進給（伺服）：1.5 kW
砂輪軸潤滑油泵：0.18 kW
潤滑油泵：0.075 kW
冷卻泵：0.18 kW

油箱容量：
砂輪軸潤滑油箱：14 L
潤滑油箱：15 L

機械：
機台尺寸（長 x 寬 x 高）：2200 x 1860 x 2140 mm
淨重：2600 kg
中心高（地面至頂針中心）：1057 mm

標準配件

• CNC 控制器 (Brand: Mitsubishi) x 1 套
• 砂輪與法蘭 x 1 套
• 硬質合金頂針（2 支/組） x 1 套
• 鑽石修整座（滑台式） x 1 套
• X 軸光學尺 x 1 套
• 砂輪變頻器 x 1 套
• 電器系統 x 1 套
• 全罩式防護罩 x 1 套
• 潤滑系統 x 1 套
• 冷卻系統 x 1 套
• 工作燈 x 1 套
• 工具（找平墊）及工具箱 x 1 套

選購配件

• 內徑研磨裝置（含一組主軸與砂輪變頻器）
• 油壓尾座
• 凸輪鎖定式驅動狗
• 工件夾具 2 支/組
• 兩點支撐
• 可調 3 點支撐
• 可調 3 爪卡盤
• 可調 4 爪卡盤
• 平衡台與棒
• 自動砂輪平衡器
• 備用砂輪與法蘭
• 滾輪修整裝置
• 接觸式測頭
• 在線測量儀
• 間隙補償裝置
• 磁性冷卻液分離器
• 紙帶過濾器
• 油霧回收機

特徵 / 規格

• 型號：OGC-1012
• 工作台最大旋徑：Ø270 mm
• 兩頂心間最大距離 / 最大研磨長度：300 mm
• 最大研磨直徑：Ø250 mm
• 砂輪尺寸：Ø355 x 38~50 x Ø127 mm
• 兩頂心間最大承重：60 kg
• X 軸行程：220 mm / Z 軸行程：560 mm
• 砂輪主軸功率：3.75 kW（可選 5.5 kW）
• 機台尺寸（長 x 寬 x 高）：2200 x 1860 x 2140 mm
• 淨重：2600 kg
