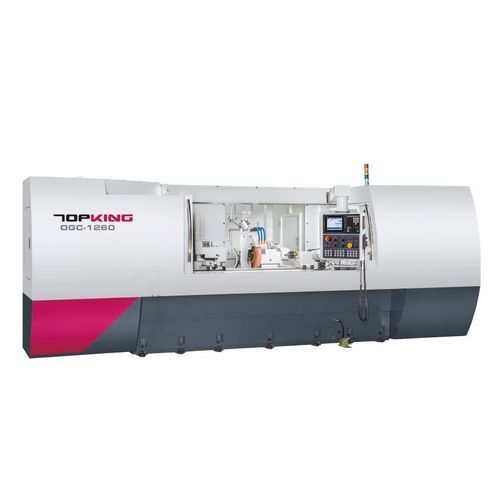

圆柱磨床 OGC series

用于零件加工卧式CNC数控

简介
TOPKING OGC 系列圆柱磨床，适用于外圆和内圆的精密磨削，配备图形化 CNC 操作界面。X 轴与 Z 轴由精密滚珠丝杠和伺服电机驱动，集成的 CNC 控制与 GUI 简化了工艺设置并降低编程复杂度。

加工能力
跨台直径（Swing Over Table）：Ø320 / Ø420 mm
中心距：1500 mm
最大磨削直径：Ø300 / Ø400 mm
最大磨削长度：1500 mm
磨轮尺寸：Ø405 x 50 x Ø127 mm

机床特点

• 操作系统便捷 : 内置 GUI 的 CNC 引导操作员将复杂工件拆分为若干研削工序；工艺编辑与修整可数值化，无需手动 G/M 代码。
• 机床床身刚性 : 强化结构设计，提高机床刚性，区别于轻量化设计理念。
• 静压润滑系统 : 工作台与砂轮头导轨采用自动静压润滑，运动更平顺，进给精度提升。
• 砂轮头结构 : G.W. 主轴采用合金钢 SNCM-220，经正火、淬火回火、渗碳及低温处理后进行精密研磨与镜面处理，表面硬度 ≥ HRC62°，降低变形与磨损。
• 主轴与尾座 : 工作主轴采用精密轴承，稳定性佳；主轴由伺服电机驱动，速度可连续无级调节；尾座采用油浴润滑并配油位计，便于保养与监控。
• 金刚石刀架 : （尾座安装型）提供多种修整装置以满足工件要求。

磨削工艺
提供典型磨削周期与修整示意图，供工艺规划参考。

标准附件

• CNC 控制器（Mitsubishi） x 1 套
• 磨轮及法兰 x 1 套
• 硬质合金顶尖（2 件/套） x 1 套
• 金刚石刀架（尾座安装型） x 1 套
• X 轴直线尺 x 1 套
• 磨轮变频器 x 1 套
• 电气系统 x 1 套
• 全封闭防溅罩 x 1
• 润滑系统 x 1 套
• 冷却系统 x 1 套
• 工作灯 x 1
• 工具（调平垫）及工具箱 x 1 套

可选附件

• 内磨附件（含一轴及磨轮变频器）
• 液压尾座
• 凸轮锁紧驱动爪
• 工件夹具 2 件/套
• 两点支承架
• 可调三点支承架
• 可调三爪滚花卡盘
• 可调四爪滚花卡盘
• 砂轮动平衡支架与轴
• 自动砂轮动平衡机
• 备用砂轮及法兰
• 滚轮修整装置
• 接触式测头
• 在线自动测量仪
• 间隙控制
• 磁性冷却液分离器
• 纸滤芯过滤器
• 油雾收集器

技术规格

• 跨台直径：Ø320 mm / Ø420 mm
• 中心距：1500 mm
• 最大磨削直径：Ø300 mm / Ø400 mm
• 最大磨削长度：1500 mm
• 中心间最大承载：100 kg / 150 kg
• 中心高度（台面→中心尖）：160 mm / 210 mm
• 砂轮尺寸（外径×宽×内径）：Ø405 x 50 x Ø127 mm
• 砂轮线速：45 m/sec
• 工作台旋转角度：-3° ~ +8°
• 主轴头旋转角度：-30° ~ +90°
• 主轴头中心锥度：MT No. 4
• 主轴转速：10 ~ 300 rpm
• 主轴最大承载（含刀柄）：35 kg（最大长度：150 mm）
• 尾座中心锥度：MT No. 4
• 尾座移动方式：手动
• 尾座行程：25 mm
• X 轴最大行程：250 mm
• X 轴快速进给速度：6000 mm/min
• X 轴自动进给速度：0.001 ~ 2000 mm/min
• X 轴最小进给设定：0.001 mm
• Z 轴最大行程：1805 mm
• Z 轴快速进给速度：6000 mm/min
• Z 轴自动进给速度：0.001 ~ 2000 mm/min
• Z 轴最小进给设定：0.001 mm
• 驱动电机 - 砂轮主轴：3.75 kW（5.5 kW）
• 驱动电机 - 工作主轴（伺服）：1.8 kW（AC 伺服）
• 驱动电机 - 砂轮头进给 X（伺服）：1.5 kW（AC 伺服）
• 驱动电机 - 工作台进给 Z（伺服）：3.5 kW（AC 伺服）
• 砂轮主轴润滑泵：0.18 kW
• 润滑油泵：0.37 kW
• 冷却泵：0.18 kW
• 砂轮主轴润滑油箱：18 L
• 润滑油箱：22 L
• 整机尺寸：6100 x 2470 x 2306 mm
• 净重：4800 kg / 5000 kg
• 中心高度（地面→中心尖）：1095 mm / 1145 mm
• 注：* 规格与尺寸如有变更，恕不另行通知。
