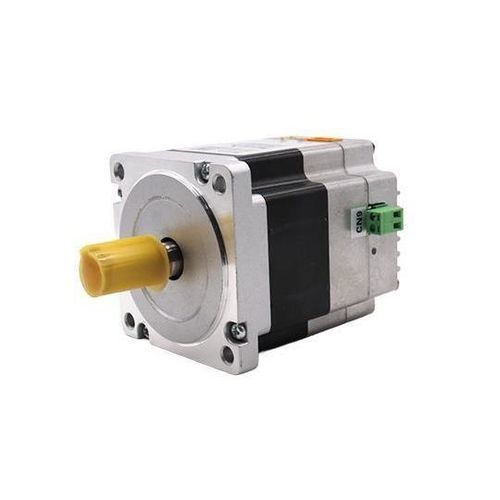

直流伺服电机 MD86BLS series

70V24伏48V

特点: - 17位至23位绝对值光电编码器，提供高端和高响应性。 - 速度: 优秀的高速性能，典型额定速度可达3000 rpm，最大速度可达6000 rpm。 - 适应性: 强大的过载能力，能够承受高达额定扭矩三倍的负载，特别适合于瞬时负载波动和需要快速启动的应用。 - 稳定性: 低速运行平稳，低速运行时不会出现步进电机的步进现象。适用于需要高速响应的应用。 - 及时性: 电机加速和减速的动态响应时间短，通常在几十毫秒内。 - 舒适性: 热量和噪音显著减少。 产品规格 型号 | 电压 (AC) | 电流 (A) | 扭矩 (Nm) | 重量 (kg) | 机身长度 (mm) MD86BLS115-48-00715-1R | 48V | 3A | 0.7 | | 115 MD86BLS115-48-00730-1R | 48V | 6.1A | 0.7 | | 115 MD86BLS140-48-01415-1R | 48V | 6.1A | 1.4 | | 140 MD86BLS140-48-01430-1R | 48V | 12.2A | 1.4 | | 140 电机规格 项目 | 规格 绕组连接方法 | 星形连接 编码器类型 | 17位绝对编码器 轴偏差 | 0.025 mm 径向间隙 | 0.06 mm @ 450g 轴向间隙 | 0.08 mm @ 450g 最大径向负载 | 15N @ 20mm 从法兰 最大轴向负载 | 10N 绝缘等级 | B级 耐电压 | 500VAC 1分钟 绝缘电阻 | 最小100Ω, 500VDC 电机型号和主要参数 电机型号 | MD86BLS115 – 48 – C00715 – B1 – 4 – 1R | MD86BLS115 – 48 – C00730 – B1 – 4 – 1R | MD86BLS140 – 48 – C01415 – B1 – 4 – 1R | MD86BLS140 – 48 – C01430 – B1 – 4 – 1R 额定电压 (V) | 48 | 48 | 48 | 48 额定功率 (W) | 48 | 48 | 48 | 48 额定电流 (A) | 3 | 6.1 | 6.1 | 12.2 额定扭矩 (Nm) | 0.7 | 0.7 | 1.4 | 1.4 峰值扭矩 (Nm) | 2.1 | 2.1 | 4.2 | 4.2 额定速度 (rpm) | 1500 ± 10% | 3000 ± 10% | 1500 ± 10% | 3000 ± 10% 最大速度 (rpm) | 2500 ± 10% | 4000 ± 10% | 2000 ± 10% | 4000 ± 10% 线电阻 (Ω) | 3.95 | 0.47 | 0.78 | 0.2 线电感 (mH) | 1.84 | 1.1 | 1.75 | 0.49 扭矩常数 (Nm/A) | 0.233 | 0.115 | 0.23 | 0.115 机身长度 (mm) | 115 | 115 | 140 | 140 保护等级 | IP65 | IP65 | IP65 | IP65 电机绝缘等级 | B | B | | 接线定义 CN1 端子 | 名称 | 功能 1 | GND | DC电源地 2 | DC+ | DC电源正极 CN5 端子 | 名称 | 功能 1 | D01+ | 输出端子01 2 | D01- | 输出端子01 3 | D02+ | 输出端子02 4 | D02- | 输出端子02 8 | Di1 | 输入端子01 5 | DI2 | 输入端子02 6 | DI3 | 输入端子03 7 | DIC | 输入端子的公共端子，用于驱动输入光耦。连接DC12–24V（通用–阳极NPN连接）或0V（通用–阴极PNP连接），电流≥100mA 9 | Directory+ | 命令方向正端子 10 | Directory- | 命令方向负端子 11 | Pulse+ | 命令脉冲正端子 12 | Pulse- | 命令脉冲负端子 CN9 端子 | 名称 | 功能 1 | P+ | DC总线 2 | D- | 刹车释放 CN6 端子号 | 名称 | 功能 1 | 485A | 485通信正端子 2 | NC | 保留 3 | 485B/T | 485通信负端子 4 | NC | 保留 5 | GND | 通信公共 6 | NC | 保留 7 | NC | 保留 8 | NC | 保留 CN7 端子号 | 名称 | 功能 1 | 485A | 485通信正端子 2 | NC | 保留 3 | 485B/T | 485通信负端子 4 | NC | 保留 5 | GND | 通信公共 6 | SWCLK/T | 程序升级时钟线 7 | +3.3V | 3.3V通信电源 8 | SWDIO/T | 程序升级数据线 外形图 - 类别: 集成直流伺服电机和驱动器 - 标签: 交流伺服电机和驱动器 技术规格 / 特点: - 编码器: 17位绝对值光电编码器 - 额定速度: 高达3000 rpm，最大6000 rpm - 过载能力: 高达额定扭矩的3倍 - 低速运行平稳 - 短动态响应时间（几十毫秒） - 热量和噪音显著减少 - 保护等级: IP65 - 绝缘等级: B
